1

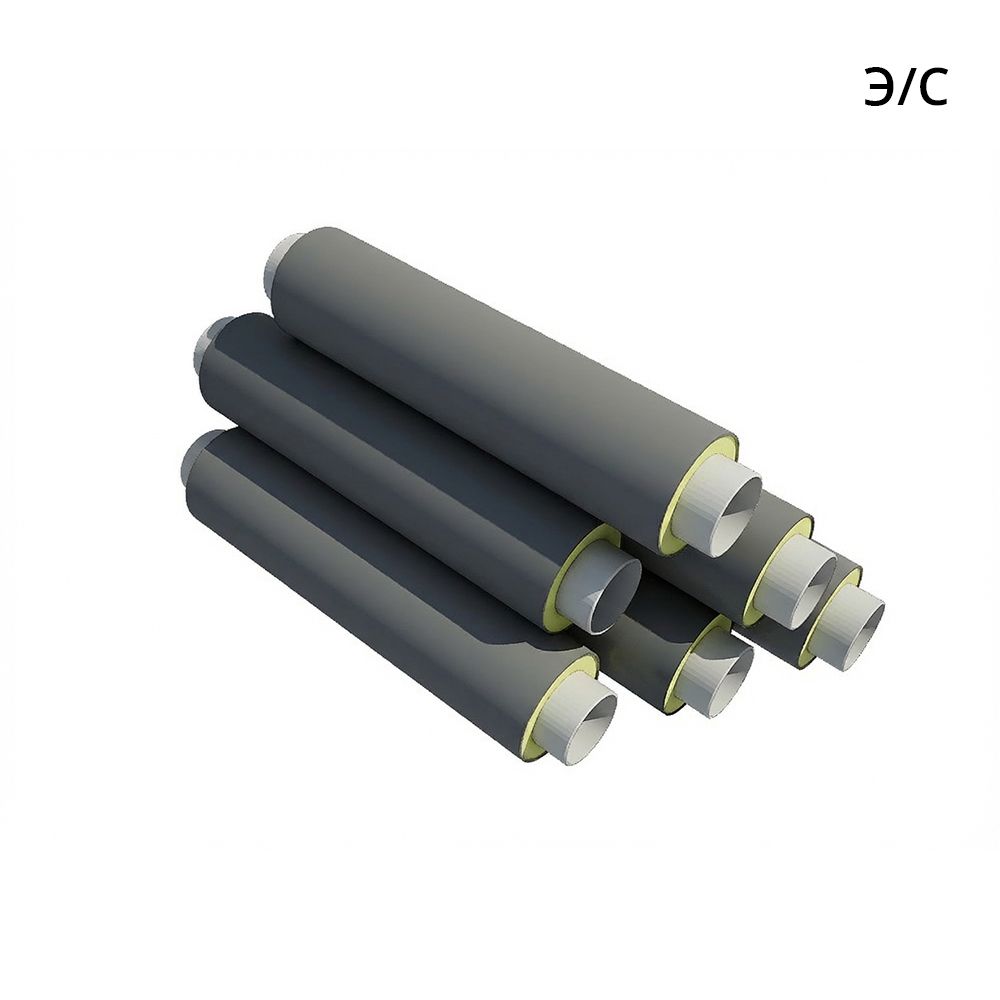

Стальная электросварная труба
Рабочая труба воспринимает давление среды. Диаметр, толщина стенки, марка стали и нормативный документ должны соответствовать проекту.
Будьте всегда в курсе!
Узнавайте о скидках и акциях первым
Трубы электросварные в ППУ ПЭ изоляции
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Трубы для подземных тепловых сетей
Электросварная труба в ППУ-ПЭ изоляции — это стальная прямошовная труба с заводским теплоизоляционным слоем из пенополиуретана и наружной защитной оболочкой из полиэтилена.
В каталоге представлены изделия разных диаметров и толщин стенки, со стандартной и усиленной теплоизоляцией, с системой оперативного дистанционного контроля и без ОДК.
Расчёт спецификации
Не нашли нужный типоразмер?
Укажите диаметр рабочей трубы, толщину стенки, размер полиэтиленовой оболочки, наличие ОДК и необходимый метраж либо загрузите проектную спецификацию.
Производство труб ППУ
Условия доставки
Контакты специалиста
Комплектная поставка
Документы на продукцию
Расчёт по проекту
Основные параметры
Характеристики электросварных труб ППУ-ПЭ
57–426 мм
диаметр стальной трубы
3–9 мм
толщина стенки
125–630 мм
диаметр ПЭ-оболочки
ОДК / без ОДК
варианты системы контроля
| Тип рабочей трубы | Стальная электросварная |
|---|---|
| Теплоизоляция | Жёсткий пенополиуретан |
| Наружная защита | Полиэтиленовая оболочка |
| Система контроля | С ОДК или без ОДК |
| Исполнение оболочки | Стандартное или усиленное бандажами |
| Единица продажи | Погонный метр |
Не каждое значение толщины стенки и диаметра оболочки сочетается со всеми диаметрами рабочей трубы. Точный типоразмер выбирают по каталогу или проектной спецификации.
Устройство изделия
Конструкция трубы ППУ-ПЭ
2
Центраторы
Удерживают рабочую трубу внутри оболочки и обеспечивают заданное положение при формировании теплоизоляции.
3
Пенополиуретановая изоляция
Заполняет пространство между трубой и оболочкой, снижает тепловые потери и связывает конструкцию.
4
Полиэтиленовая оболочка
Защищает ППУ от грунтовой влаги, механических воздействий и повреждений при перевозке и монтаже.
5
Проводники ОДК
В исполнениях с ОДК используются для контроля состояния теплоизоляционного слоя после монтажа.
Преимущества
Преимущества электросварных труб в ППУ-изоляции
✓
Заводская готовность
Теплоизоляция и оболочка наносятся до поставки изделия на объект.
↔
Широкий выбор размеров
Можно комплектовать магистральные, распределительные и локальные участки тепловых сетей.
▣
Защита ППУ
Полиэтиленовая оболочка ограничивает контакт теплоизоляции с грунтом и влагой.
ОДК
Контроль состояния
Трубы с ОДК позволяют сформировать контролируемый контур по всей трассе.
+
Комплексная комплектация
Вместе с трубами можно заказать фасонные изделия и материалы для изоляции стыков.
ТЗ
Подбор под проект
Диаметр, стенка, оболочка, изоляция и ОДК подбираются по ведомости материалов.
Размерный ряд
Типоразмеры электросварных труб ППУ-ПЭ
| Параметр | Доступные значения |
|---|---|
| Диаметры стальной трубы | 57, 76, 89, 108, 133, 159, 219, 273, 325, 377 и 426 мм |
| Толщины стенки | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 7,0; 8,0 и 9,0 мм |
| Диаметры ПЭ-оболочки | 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560 и 630 мм |
Малые диаметры
57, 76 и 89 мм. Доступны разные стенки, оболочки, исполнения с ОДК и без системы контроля.
Средние диаметры
108, 133 и 159 мм. Используются на распределительных и других участках по расчёту и проекту.
Крупные диаметры
219 и 273 мм. При подборе важно проверить стенку, марку стали, тип ППУ и размер оболочки.
Большие диаметры
325, 377 и 426 мм. Требуют согласования производства, перевозки, разгрузки и складирования.
Обозначение продукции
Как читать маркировку
Труба э/с 108×4/180 ППУ-ПЭ с ОДК
При выборе необходимо учитывать все параметры изделия, а не только диаметр рабочей трубы.
Э/с
электросварная стальная труба
108 мм
наружный диаметр рабочей трубы
4 мм
толщина стенки стальной трубы
180 мм
наружный диаметр полиэтиленовой оболочки
ППУ-ПЭ
ППУ-изоляция в полиэтиленовой оболочке
С ОДК
наличие сигнальных проводников
Контроль теплоизоляции
Трубы с ОДК и без ОДК
С ОДК
Используются на объектах, где предусмотрена система контроля состояния теплоизоляции. После монтажа проводники труб и фасонных изделий объединяются в контур.
Перейти к трубам с ОДК →Без ОДК
Применяются на участках, для которых дистанционный контроль не предусмотрен проектной документацией.
Перейти к трубам без ОДК →Наличие или отсутствие ОДК не следует выбирать только по стоимости. Исполнение должно соответствовать проекту всей тепловой сети.
Толщина изоляции
Стандартная и усиленная теплоизоляция
Тип 1
Стандартное сочетание размера рабочей трубы, слоя ППУ и наружной полиэтиленовой оболочки.
Тип 2
Увеличенная толщина теплоизоляционного слоя и больший диаметр полиэтиленовой оболочки.
Тип выбирается с учётом климатического района, температуры теплоносителя, способа прокладки и требований проекта.
Тип 2 не следует путать с усилением оболочки бандажами. Бандажи являются отдельным конструктивным исполнением и обеспечивают дополнительную механическую защиту ПЭ-оболочки.
Области использования
Где применяются электросварные трубы ППУ-ПЭ
Подземные бесканальные тепловые сети
Непроходные и полупроходные каналы
Распределительные сети отопления
Системы горячего водоснабжения
Подключение зданий к котельным
Реконструкция тепловых сетей
Промышленные трубопроводы
Технологические трубопроводы
Для надземной прокладки обычно выбирают исполнение в оболочке из оцинкованной стали.
Сравнение типов труб
Электросварная или бесшовная труба ППУ
Электросварная труба
Имеет продольный сварной шов, выпускается в широком диапазоне размеров и применяется в трубопроводных системах по проекту.
Бесшовная труба
Изготавливается без продольного шва и применяется там, где такой тип проката прямо предусмотрен проектом, давлением или техническими требованиями.
Самостоятельно заменять один тип трубы другим нельзя. Решение принимает проектная организация.
Бесшовные трубы в ППУ-ПЭ изоляции →
Стоимость продукции
Цены на электросварные трубы ППУ
Актуальная цена типовой позиции указывается в карточке товара за погонный метр. Для оптового заказа или комплексной поставки необходимо направить спецификацию.
Стоимость комплекта теплотрассы рассчитывается индивидуально с учётом труб, фасонных изделий, материалов для стыков и доставки.
Комплектация тепловой сети
Фасонные изделия и материалы для монтажа
При заказе полного комплекта рекомендуется направлять исходную проектную спецификацию. Это позволяет проверить совместимость диаметров патрубков, оболочек и системы ОДК.
Порядок работы
Как заказать электросварные трубы ППУ-ПЭ
Диаметр
Выберите наружный диаметр рабочей трубы.
Стенка
Укажите требуемую толщину стенки.
Оболочка
Выберите размер ПЭ-оболочки.
Изоляция
Проверьте тип теплоизоляции.
ОДК
Укажите наличие или отсутствие системы.
Заявка
Добавьте товары или направьте спецификацию.
Поставка
Согласуйте метраж, сроки и доставку.
Вопросы и ответы
Частые вопросы
Что означает электросварная труба?
Это стальная труба, изготовленная из листового или
рулонного проката с формированием продольного сварного шва.
Что означает ППУ-ПЭ?
ППУ — теплоизоляционный слой из пенополиуретана.
ПЭ — наружная защитная оболочка из полиэтилена.
Какие диаметры представлены в каталоге?
В каталоге представлены электросварные трубы наружным
диаметром от 57 до 426 мм.
Как выбрать толщину стенки?
Толщина определяется расчётом и проектом с учётом
диаметра, давления, температуры среды, марки стали
и условий эксплуатации.
Что означает размер 108×4/180?
108 мм — диаметр стальной трубы, 4 мм — толщина стенки,
180 мм — диаметр полиэтиленовой оболочки.
Чем тип 1 отличается от типа 2?
Тип 2 имеет увеличенную толщину ППУ и больший диаметр
защитной оболочки.
Нужно ли заказывать ОДК?
ОДК требуется, если система предусмотрена проектной
документацией. Все элементы участка должны иметь
совместимое исполнение.
Можно ли использовать ППУ-ПЭ при наземной прокладке?
ПЭ-оболочка предназначена преимущественно для подземной
прокладки. Для надземных участков обычно применяют ППУ-ОЦ.
От чего зависит цена?
Стоимость зависит от диаметра, толщины стенки,
размера оболочки, слоя ППУ, ОДК, объёма заказа
и доставки.
Можно ли заказать нестандартное исполнение?
Возможность изготовления определяется после рассмотрения
чертежа, технического задания или спецификации.
Какие документы предоставляются?
Перечень документов согласуется при заказе и фиксируется
в договоре или спецификации.
Коммерческое предложение
Отправьте спецификацию на расчёт
Загрузите ведомость материалов, проектную спецификацию или перечень изделий. Специалисты проверят размеры, подберут совместимые трубы и фасонные элементы и подготовят расчёт.
Электросварные трубы в ППУ изоляции
Электросварная труба ППУ применяется при строительстве и реконструкции тепловых сетей, когда требуется совместить прочную стальную основу с заводской теплоизоляцией. Рабочую трубу изготавливают из листового проката или штрипса сварным способом, после чего она размещается внутри защитной оболочки, а пространство между ними заполняется жестким пенополиуретаном.
Готовая конструкция снижает теплопотери и ускоряет монтаж теплотрассы: теплоизоляционный слой уже сформирован на производстве и не требует устройства непосредственно на объекте. В зависимости от способа прокладки можно выбрать полиэтиленовую или оцинкованную наружную оболочку.
Характеристики и варианты исполнения
Электросварные стальные трубы по сортаменту выпускаются с учетом ГОСТ 10704-91, технических требований ГОСТ 10705-80 и ГОСТ 10706-76, а изготовление предизолированных труб для тепловых сетей выполняется по ГОСТ 30732-2020.
В каталоге представлены электросварные трубы диаметром от 57 до 426 мм с различной толщиной стенки. Среди востребованных размеров — 57, 76, 89, 108, 133, 159, 219, 273, 325, 377 и 426 мм. Толщина стенки подбирается по проекту и может составлять от 3 до 9 мм. Диаметр защитной оболочки зависит от размера стальной трубы и толщины ППУ слоя.
- ППУ-ПЭ — полиэтиленовая оболочка для подземной прокладки;
- ППУ-ОЦ — оцинкованная оболочка для надземных участков;
- с ОДК — возможность контроля состояния теплоизоляции;
- без ОДК — для проектов, где дистанционный контроль не предусмотрен;
- стандартная или усиленная защитная оболочка в зависимости от исполнения.
Преимущества электросварной трубы ППУ
Электросварное исполнение позволяет подобрать широкий диапазон диаметров и толщин стенки для распределительных и магистральных тепловых сетей. Заводская ППУ изоляция уменьшает объем работ на трассе, защищает стальную основу и помогает поддерживать расчетную температуру транспортируемой среды.
При заказе учитывают наружный диаметр стали, толщину стенки, диаметр оболочки, тип ПЭ или ОЦ, наличие ОДК и требуемое усиление. Цена электросварной трубы в ППУ изоляции рассчитывается по выбранной комплектации и объему партии.
FAQ
Какая оболочка нужна для подземной прокладки?
Для подземных теплотрасс обычно выбирают трубы ППУ-ПЭ с полиэтиленовой защитной оболочкой.
Когда применяется ППУ-ОЦ?
Оцинкованная оболочка используется преимущественно на надземных и открытых участках сети.
Можно ли заказать электросварную трубу с ОДК?
Да, в каталоге есть исполнения с системой оперативного дистанционного контроля и без нее.
-
