При строительстве и модернизации инженерных сетей важно выбрать предварительно изолированные трубы, соответствующие параметрам проекта и условиям эксплуатации. Трубы ППУ-ПЭ применяются при прокладке тепловых сетей, систем горячего водоснабжения и промышленных трубопроводов.
Если необходимо купить трубы ППУ-ПЭ для нового объекта или реконструкции действующей теплосети, при подборе следует учитывать тип стальной трубы, диаметр, толщину стенки, конструкцию теплоизоляции, размер защитной оболочки и наличие системы оперативного дистанционного контроля.

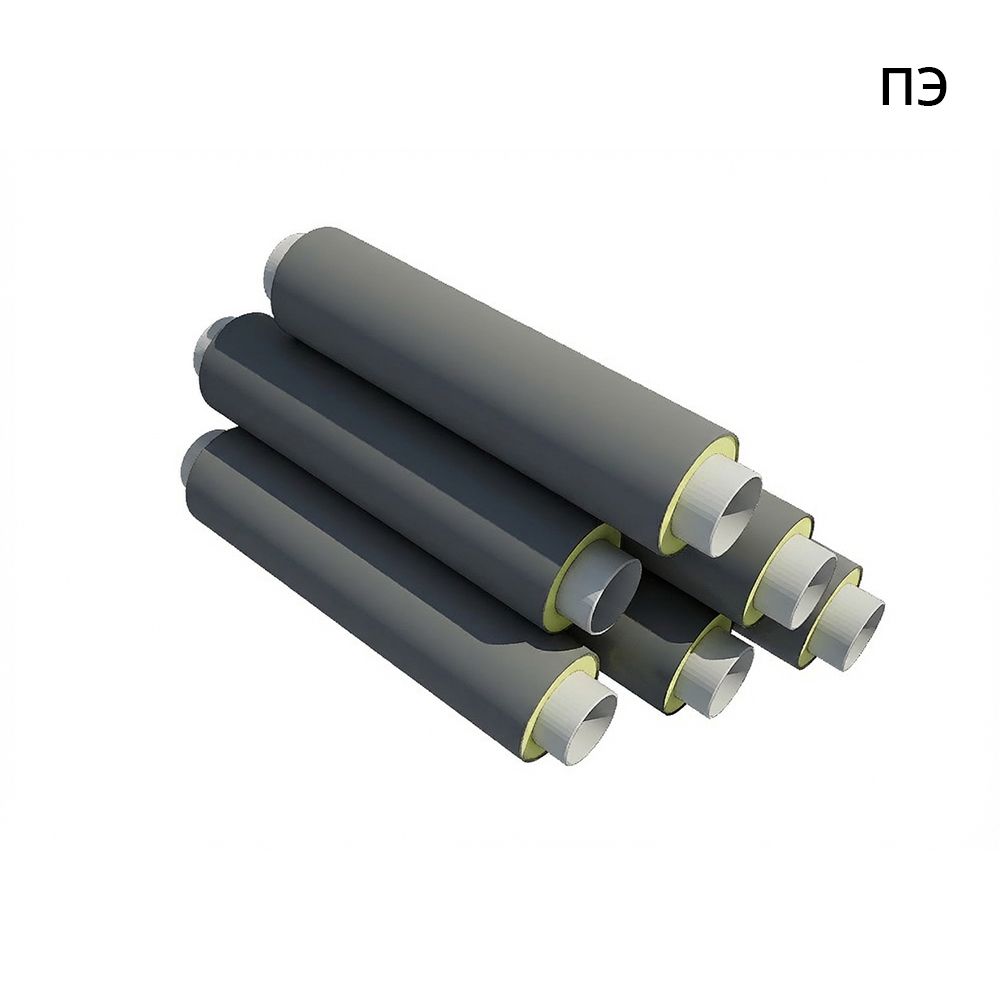

Труба ППУ-ПЭ представляет собой многослойную конструкцию, состоящую из стальной рабочей трубы, теплоизоляционного слоя из пенополиуретана и наружной защитной оболочки из полиэтилена. Требования к таким трубам и фасонным изделиям устанавливает ГОСТ 30732-2020.
Слой жёсткого пенополиуретана снижает тепловые потери, а полиэтиленовая оболочка защищает теплоизоляцию от грунтовой влаги и механических воздействий. ППУ-ПЭ преимущественно применяется при подземной бесканальной прокладке трубопроводов.
В зависимости от проекта используются ВГП, электросварные, бесшовные и другие виды стального трубного проката.
Формирует теплоизоляционный слой между рабочей трубой и защитной полиэтиленовой оболочкой.
Защищает пенополиуретан от увлажнения, контакта с грунтом и повреждений во время перевозки и монтажа.
При формировании заявки инженеры, проектировщики и специалисты снабжения учитывают комплекс характеристик, определяющих совместимость изделия с проектом.
Электросварное, бесшовное, ВГП или другое исполнение выбирается по проектной и нормативной документации.
Параметры рабочей трубы определяются гидравлическим расчётом, рабочим давлением и температурой среды.
Размер оболочки зависит от диаметра стальной трубы и стандартного либо усиленного типа теплоизоляции.
Тип 1 предусматривает стандартный, а тип 2 — увеличенный слой пенополиуретана.
Необходимость сигнальных проводников определяется проектом и требованиями к контролю состояния теплоизоляции.
Для отдельных условий монтажа может потребоваться усиление полиэтиленовой оболочки защитными бандажами.
Система оперативного дистанционного контроля предназначена для наблюдения за состоянием теплоизоляции трубопровода. В слой ППУ устанавливаются сигнальные проводники, которые соединяются с проводниками фасонных изделий и образуют единый контролируемый контур.
Применяются на участках, где дистанционный контроль предусмотрен проектом. Система позволяет выявлять изменение состояния изоляционного слоя и определять участок, который необходимо проверить.
Используются в случаях, когда система дистанционного контроля не предусмотрена проектной документацией. Исполнение нельзя выбирать только исходя из разницы в стоимости.
Компания «ТВТ» производит и поставляет трубы и фасонные изделия в ППУ-изоляции. При подготовке заказа учитываются характеристики стальной рабочей трубы, наружной оболочки, системы ОДК и условия дальнейшей эксплуатации трубопровода.
Вместе с прямыми трубами можно подобрать отводы, тройники, переходы, опоры, компенсаторы, запорную арматуру, термоусаживаемые муфты и материалы для изоляции сварных стыков.
Продукция подбирается по диаметру, толщине стенки, типу оболочки и конфигурации системы ОДК.
В одной поставке можно заказать прямые трубы, фасонные изделия и материалы для монтажа стыков.
Стоимость определяется по фактическому составу заказа без размещения статичных цен в информационном тексте.
Специалисты помогают проверить обозначения изделий и совместимость элементов трубопровода.
Отправьте спецификацию с диаметрами, толщинами стенки, оболочками, ОДК и количеством изделий.
Труба 180 ППУ — это стальная труба в заводской пенополиуретановой теплоизоляции с наружной полиэтиленовой оболочкой диаметром 180 мм. Такие изделия применяются при подземной бесканальной прокладке тепловых сетей, систем горячего водоснабжения и промышленных трубопроводов.
В маркировке, например 108×4/180, число 108 обозначает наружный диаметр стальной трубы, 4 — толщину её стенки, а 180 — наружный диаметр защитной полиэтиленовой оболочки. Поэтому под запросом «труба ППУ 180» могут подразумеваться трубы разных диаметров, но с одинаковым наружным размером ПЭ-оболочки.
Значения толщины слоя ППУ приведены для справки. Окончательные параметры стальной трубы, теплоизоляции и защитной оболочки определяются проектной документацией.
ГОСТ 30732-2020 предусматривает стандартный тип теплоизоляции — тип 1 и усиленный тип теплоизоляции — тип 2. Усиленное исполнение имеет увеличенный наружный диаметр оболочки и более толстый слой пенополиуретана.
| Размер стальной трубы | ПЭ-оболочка, тип 1 | ПЭ-оболочка, тип 2 |
|---|---|---|
| 32×3,0 мм | 90, 110 или 125 мм | — |
| 38×3,0 мм | 110 или 125 мм | — |
| 45×3,0 мм | 125 мм | — |
| 57×3,0 мм | 125 мм | 140 мм |
| 76×3,0 мм | 140 мм | 160 мм |
| 89×4,0 мм | 160 мм | 180 мм |
| 108×4,0 мм | 180 мм | 200 мм |
| 114×4,0 мм | 200 мм | 225 мм |
| 133×4,0 мм | 225 мм | 250 мм |
| 159×4,5 мм | 250 мм | 280 мм |
| 219×6,0 мм | 315 мм | 355 мм |
| 273×7,0 мм | 400 мм | 450 мм |
| 325×7,0 мм | 450 мм | 500 мм |
| 377×7,0 мм | 500 мм | 560 мм |
| 426×7,0 мм | 560 мм | 630 мм |
| Номинальный средний наружный диаметр | 180 мм |
|---|---|
| Допустимое положительное отклонение диаметра | До 1,7 мм |
| Минимальная толщина стенки оболочки | 3,0 мм |
| Допустимое положительное отклонение толщины | До 0,5 мм |
| Расчётный срок службы трубопровода | Не менее 30 лет при соблюдении требований к проектированию, монтажу и эксплуатации |
Имеет усиленную теплоизоляцию типа 2. За счёт увеличенной толщины слоя ППУ такое исполнение может применяться на объектах, где требуется повышенная теплозащита трубопровода.
Относится к стандартному исполнению теплоизоляции типа 1. При одинаковом диаметре оболочки она имеет больший диаметр стальной рабочей трубы и меньшую толщину слоя ППУ.
Усиленную теплоизоляцию типа 2 не следует путать с усилением полиэтиленовой оболочки бандажами. Тип 2 означает увеличенную толщину слоя ППУ. Бандажи являются отдельным конструктивным элементом и обеспечивают дополнительную механическую защиту оболочки, в том числе при прокладке труб в футлярах.
Трубы с системой оперативного дистанционного контроля позволяют наблюдать за состоянием теплоизоляционного слоя и своевременно выявлять его увлажнение.
В каталоге представлены трубы ППУ-ПЭ с оболочкой 180 мм как с проводниками ОДК, так и без системы контроля. Необходимость применения ОДК определяется проектной документацией, назначением трубопровода и условиями его эксплуатации.
При оформлении заявки необходимо указать:
После проверки параметров специалисты подготовят расчёт, коммерческое предложение и согласуют условия изготовления и поставки.
