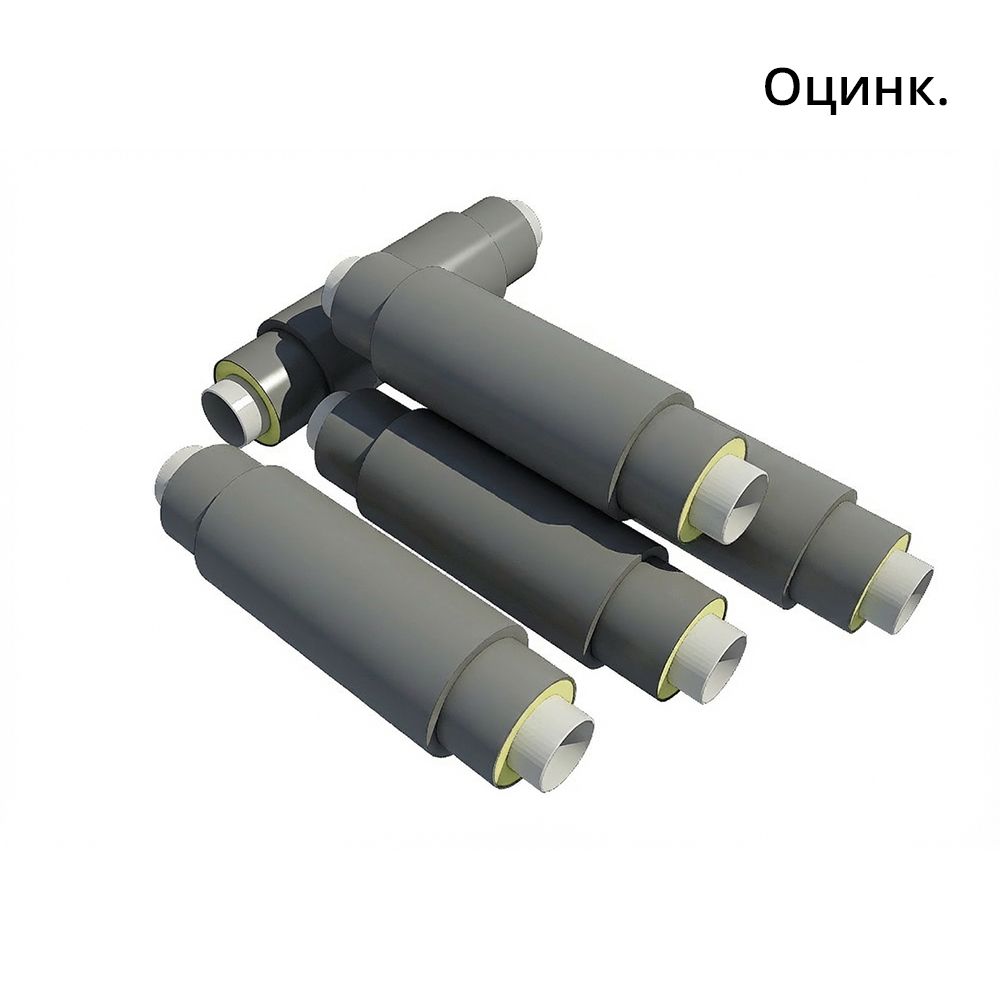

Cильфонные компенсаторы (СКУ) PN 16 с оцинкованными патрубками в ППУ ПЭ изоляции

Сильфонные компенсаторы (СКУ) PN 16 с оцинкованными патрубками в ППУ ПЭ изоляции

Сильфонные компенсаторы СКУ PN 16 с оцинкованными патрубками в ППУ ПЭ изоляции применяются в тепловых сетях для компенсации температурных перемещений трубопровода и дополнительной защиты соединительных участков от коррозии. При нагреве теплоносителя труба меняет длину, и эти перемещения должны быть предусмотрены в системе. Компенсатор воспринимает осевые нагрузки и снижает риск деформации магистрали.

Оцинкованные патрубки повышают стойкость изделия к воздействию влаги и внешней среды. Это особенно важно для подземных теплотрасс, где трубопровод работает в условиях постоянного контакта с грунтом. ППУ ПЭ изоляция помогает сохранить тепло, а полиэтиленовая оболочка защищает слой пенополиуретана от повреждений.

Конструкция изделия

Компенсатор рассчитан на номинальное давление PN 16 и поставляется как готовый элемент для монтажа в систему теплоснабжения.

В состав конструкции входят:

• сильфонный узел для восприятия осевых перемещений;
• оцинкованные стальные патрубки для подключения к трубопроводу;
• слой жесткого пенополиуретана;
• наружная полиэтиленовая оболочка.

Такое исполнение сочетает механическую прочность, теплоизоляцию и повышенную устойчивость к коррозионным процессам.

Назначение в трубопроводе

СКУ устанавливается на участках, где требуется компенсировать линейное расширение труб и снизить нагрузку на неподвижные опоры, сварные соединения, отводы и другие фасонные элементы.

Компенсатор помогает:

• уменьшить внутренние напряжения в трубопроводе;
• защиту стыков от перегрузок;
• сохранить проектное положение магистрали;
• повысить надежность тепловой сети;
• продлить срок службы трубопровода.

Преимущества применения

Компенсаторы с оцинкованными патрубками выбирают для объектов, где важна не только компенсация температурных перемещений, но и дополнительная защита металла.

Основные преимущества:

• устойчивость к коррозии оцинкованных патрубков;
• работа при давлении PN 16;
• снижение теплопотерь на участке установки;
• защита ППУ изоляции от влаги и грунта;
• совместимость с ППУ ПЭ трубами и фасонными изделиями;
• удобство монтажа при строительстве и реконструкции теплотрасс.

Производство и качество

Компания «ТВТ» производит трубы и фасонные изделия в ППУ изоляции по требованиям ГОСТ 30732-2020. Для теплоизоляции применяется жесткий пенополиуретан плотностью не менее 60 кг/м³. Используются качественные материалы, что подтверждается паспортами изделий, сертификатами на сырье и технической документацией.

Кроме сильфонных компенсаторов, компания поставляет трубы ППУ-ПЭ для подземной прокладки, трубы ППУ-ОЦ для надземных теплотрасс, отводы, тройники, переходы, краны и неподвижные щитовые опоры.

Комплексная поставка позволяет подобрать совместимые элементы для надежной тепловой сети с учетом условий эксплуатации и требований проекта.
