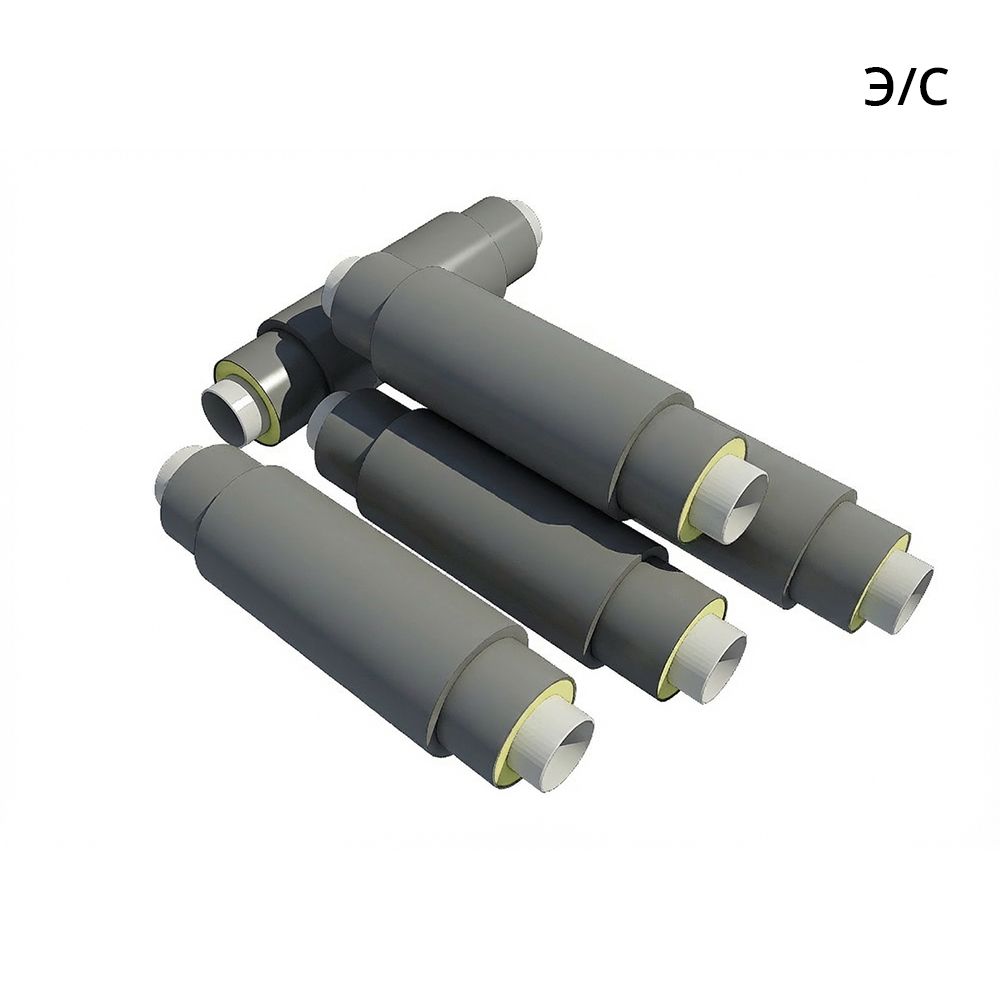

Cильфонные компенсаторы (СКУ) PN 16 с электросварными патрубками в ППУ ПЭ изоляции

Сильфонные компенсаторы (СКУ) PN 16 с электросварными патрубками в ППУ ПЭ изоляции

Сильфонные компенсаторы СКУ PN 16 с электросварными патрубками в ППУ ПЭ изоляции применяются в тепловых сетях для компенсации температурных расширений трубопровода. При нагреве стальная труба изменяет длину, и эти перемещения необходимо учитывать еще на этапе проектирования. Компенсатор принимает осевые нагрузки на себя, снижая риск деформаций, повреждения сварных соединений и перегрузки неподвижных опор.

Электросварные патрубки обеспечивают надежное присоединение к трубопроводу соответствующего диаметра. Исполнение в ППУ ПЭ изоляции предназначено для подземной прокладки: пенополиуретан снижает теплопотери, а полиэтиленовая оболочка защищает изоляционный слой от влаги, грунта и механического воздействия.

Назначение компенсаторов PN 16

Компенсаторы рассчитаны на работу в системах с номинальным давлением PN 16. Они используются там, где необходимо компенсировать линейные перемещения труб и обеспечить стабильную работу теплотрассы без избыточных напряжений.

Основные функции изделия:

• компенсация температурных удлинений трубопровода;
• снижение нагрузки на сварные соединения;
• защита фасонных элементов от деформаций;
• разгрузка неподвижных опор теплотрассы;
• повышение надежности тепловой сети.

Конструкция изделия

СКУ с электросварными патрубками представляет собой готовый элемент для монтажа в трубопроводную систему. В конструкцию входят стальные присоединительные патрубки, сильфонный узел, слой жесткого пенополиуретана и наружная полиэтиленовая оболочка.

Сильфон воспринимает осевые перемещения, возникающие при изменении температуры теплоносителя. ППУ сохраняет тепловую эффективность системы, а оболочка ПЭ защищает изделие при эксплуатации в грунте.

Преимущества применения

Использование сильфонных компенсаторов в ППУ ПЭ изоляции помогает повысить надежность теплотрассы и снизить эксплуатационные риски.

К преимуществам относятся:

• совместимость с электросварными трубами различных диаметров;
• компактность конструкции по сравнению с традиционными схемами компенсации;
• снижение теплопотерь на участке установки;
• защита от влаги и внешних воздействий;
• уменьшение напряжений в трубопроводе;
• удобство монтажа в составе труб ППУ.

Где используются

Компенсаторы данного типа применяются при строительстве и реконструкции:

• подземных теплотрасс;
• систем горячего водоснабжения;
• коммунальных инженерных сетей;
• промышленных трубопроводов.

Они особенно важны на участках, где трубопровод работает при переменных температурах и требует надежной компенсации осевых перемещений.

Производство и поставка

Компания «ТВТ» производит трубы и фасонные изделия в ППУ изоляции по требованиям ГОСТ 30732-2020. Изоляция выполняется жестким пенополиуретаном плотностью не менее 60 кг/м³ с применением качественных материалов.

Продукция сопровождается паспортом качества, сертификатами на сырьевые составляющие и технической документацией. Также компания поставляет трубы ППУ-ПЭ и ППУ-ОЦ, отводы, тройники, переходы, краны и неподвижные щитовые опоры.

Комплексный ассортимент позволяет подобрать совместимые элементы для надежного монтажа тепловой сети и долговечной эксплуатации трубопровода.
