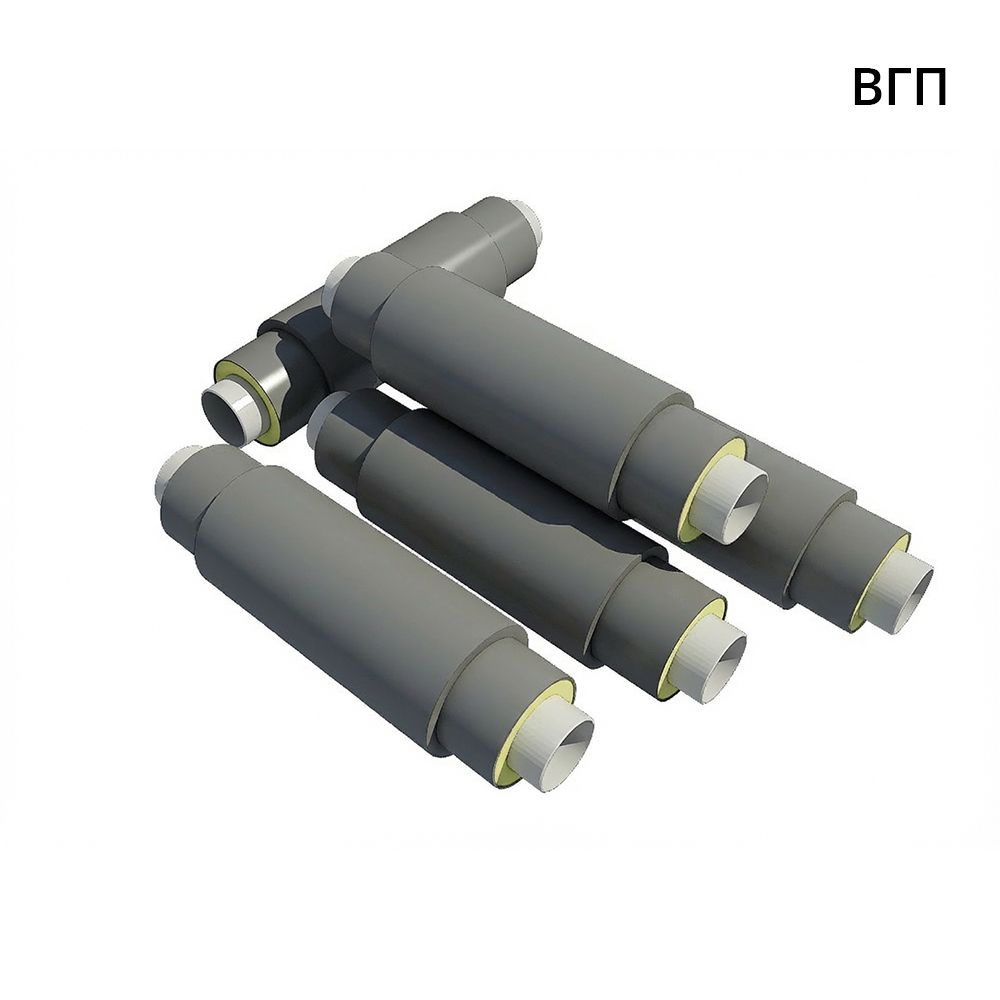

Cильфонные компенсаторы (СКУ) PN 16 с ВГП патрубками в ППУ ПЭ изоляции

Сильфонные компенсаторы (СКУ) PN 16 с ВГП патрубками в ППУ ПЭ изоляции

Сильфонные компенсаторы СКУ PN 16 с ВГП патрубками в ППУ ПЭ изоляции применяются в тепловых сетях для компенсации температурных удлинений трубопровода. При нагреве стальная труба расширяется, и без компенсирующих элементов в системе возникают напряжения, способные привести к деформации, повреждению сварных соединений и повышенной нагрузке на опоры.

Исполнение с ВГП патрубками используется для подключения к водогазопроводным трубам соответствующего диаметра. ППУ ПЭ изоляция делает изделие пригодным для подземной прокладки: пенополиуретан снижает теплопотери, а полиэтиленовая оболочка защищает теплоизоляционный слой от влаги и воздействия грунта.

Назначение и особенности

Компенсаторы PN 16 рассчитаны на работу в трубопроводах с номинальным давлением до 16 бар. Они устанавливаются на участках, где необходимо принять осевые перемещения трубы и снизить нагрузку на неподвижные опоры, отводы, тройники и другие элементы теплотрассы.

Основные задачи изделия:

• компенсация температурных расширений трубопровода;
• снижение внутренних напряжений в системе;
• защита соединений от деформаций;
• повышение надежности тепловой сети;
• продление срока службы трубопровода.

Конструкция компенсатора

СКУ с ВГП патрубками представляет собой готовый элемент для монтажа в систему теплоснабжения. Конструкция включает стальные присоединительные патрубки, сильфонный узел, теплоизоляционный слой из жесткого пенополиуретана и наружную полиэтиленовую оболочку.

Сильфон воспринимает осевые перемещения, возникающие при изменении температуры теплоносителя. ППУ изоляция сохраняет тепловую эффективность трубопровода, а оболочка ПЭ защищает изделие при подземной прокладке.

Преимущества применения

Использование компенсаторов в ППУ ПЭ изоляции позволяет сделать теплотрассу надежнее и снизить риск аварийных нагрузок.

К преимуществам относятся:

• совместимость с ВГП трубами различных диаметров;
• компактность конструкции по сравнению с традиционными способами компенсации;
• защита от теплопотерь в тепловой сети;
• устойчивость к влаге и грунтовым воздействиям;
• снижение нагрузки на опоры и фасонные элементы;
• удобство монтажа в составе трубопроводов ППУ.

Производство и качество

Компания «ТВТ» производит трубы и фасонные изделия в ППУ изоляции по требованиям ГОСТ 30732-2020, а также поставляет комплектующие для строительства теплотрасс. Изоляция выполняется жестким пенополиуретаном плотностью не менее 60 кг/м³ с применением качественного сырья.

Продукция сопровождается паспортом качества, сертификатами на материалы и технической документацией.

Комплексные поставки

Помимо СКУ PN 16 с ВГП патрубками, компания «ТВТ» предлагает трубы ППУ-ПЭ и ППУ-ОЦ, отводы, тройники, переходы, краны и неподвижные щитовые опоры. Это позволяет подобрать совместимые элементы для строительства или реконструкции тепловой сети.
