Cильфонные компенсаторы (СКУ) PN 16 с оцинкованными патрубками в ППУ ОЦ изоляции

Сильфонные компенсаторы (СКУ) PN 16 с бесшовными патрубками в ППУ ОЦ изоляции

Сильфонные компенсаторы СКУ PN 16 с бесшовными патрубками в ППУ ОЦ изоляции применяются в тепловых сетях для компенсации температурных перемещений трубопровода на участках надземной прокладки. Такое исполнение особенно актуально там, где требуется повышенная надежность присоединительных участков и защита теплоизоляции от внешней среды.

Бесшовные патрубки отличаются высокой прочностью и устойчивостью к рабочим нагрузкам, а сильфонный узел принимает на себя осевые перемещения трубы при нагреве и охлаждении теплоносителя. За счет этого снижается нагрузка на сварные соединения, опоры и фасонные элементы трубопровода.

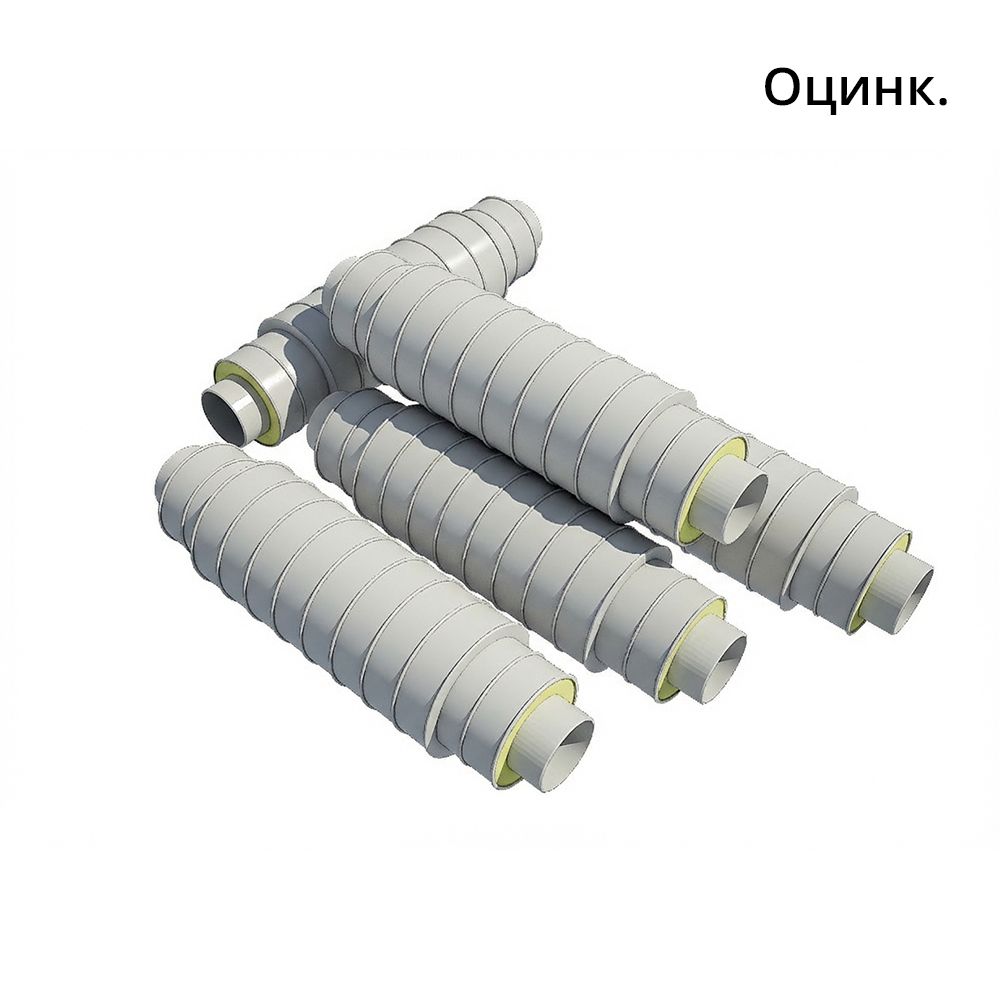

Конструкция изделия

Компенсатор поставляется как готовый элемент для монтажа в теплотрассу. В его состав входят:

• сильфонный узел, воспринимающий осевые перемещения
• бесшовные стальные патрубки повышенной прочности
• жесткий пенополиуретан (ППУ) — теплоизоляционный слой
• наружная оболочка из оцинкованной стали для защиты от внешних воздействий

ППУ изоляция снижает теплопотери на участке трубопровода, а оцинкованная оболочка защищает изделие от осадков, ультрафиолета, ветровых нагрузок и механических повреждений при эксплуатации на открытом воздухе.

Назначение СКУ PN 16

В процессе работы тепловой сети трубопровод подвергается постоянным температурным изменениям. При нагреве и охлаждении возникают линейные расширения, которые создают дополнительные напряжения в системе. СКУ позволяет компенсировать эти перемещения и сохранить стабильность работы магистрали.

• компенсация линейного расширения трубопровода
• снижение нагрузки на неподвижные опоры
• защита сварных соединений от перегрузки
• уменьшение риска деформации трубопровода
• повышение надежности тепловой сети

Номинальное давление PN 16 делает данные компенсаторы оптимальными для стандартных систем теплоснабжения и горячего водоснабжения.

Преимущества применения

Исполнение с бесшовными патрубками в ППУ ОЦ изоляции выбирают для надземных теплотрасс, где важны прочность конструкции и защита теплоизоляционного слоя.

• повышенная прочность присоединительных патрубков
• эффективная компенсация температурных перемещений
• снижение теплопотерь на участке установки
• защита ППУ слоя оцинкованной оболочкой
• устойчивость к атмосферным воздействиям
• совместимость с трубами и фасонными изделиями ППУ-ОЦ

Где используются

СКУ PN 16 с бесшовными патрубками применяются при строительстве и реконструкции:

• надземных теплотрасс
• систем горячего водоснабжения
• коммунальных инженерных сетей
• промышленных трубопроводов
• открытых участков тепловых магистралей

Производство и поставка

Компания «ТВТ» производит трубы и фасонные изделия в ППУ изоляции по требованиям ГОСТ 30732-2020. Для теплоизоляции применяется жесткий пенополиуретан плотностью не менее 60 кг/м³. Продукция сопровождается паспортами качества, сертификатами на сырье и технической документацией.

Также компания поставляет трубы ППУ-ПЭ для подземных сетей, трубы ППУ-ОЦ для надземной прокладки, отводы, тройники, переходы, краны и неподвижные щитовые опоры. Комплексная поставка позволяет подобрать совместимые элементы для надежной эксплуатации тепловой сети.
