Cильфонные компенсаторы (СКУ) PN 16 в ППУ ОЦ изоляции

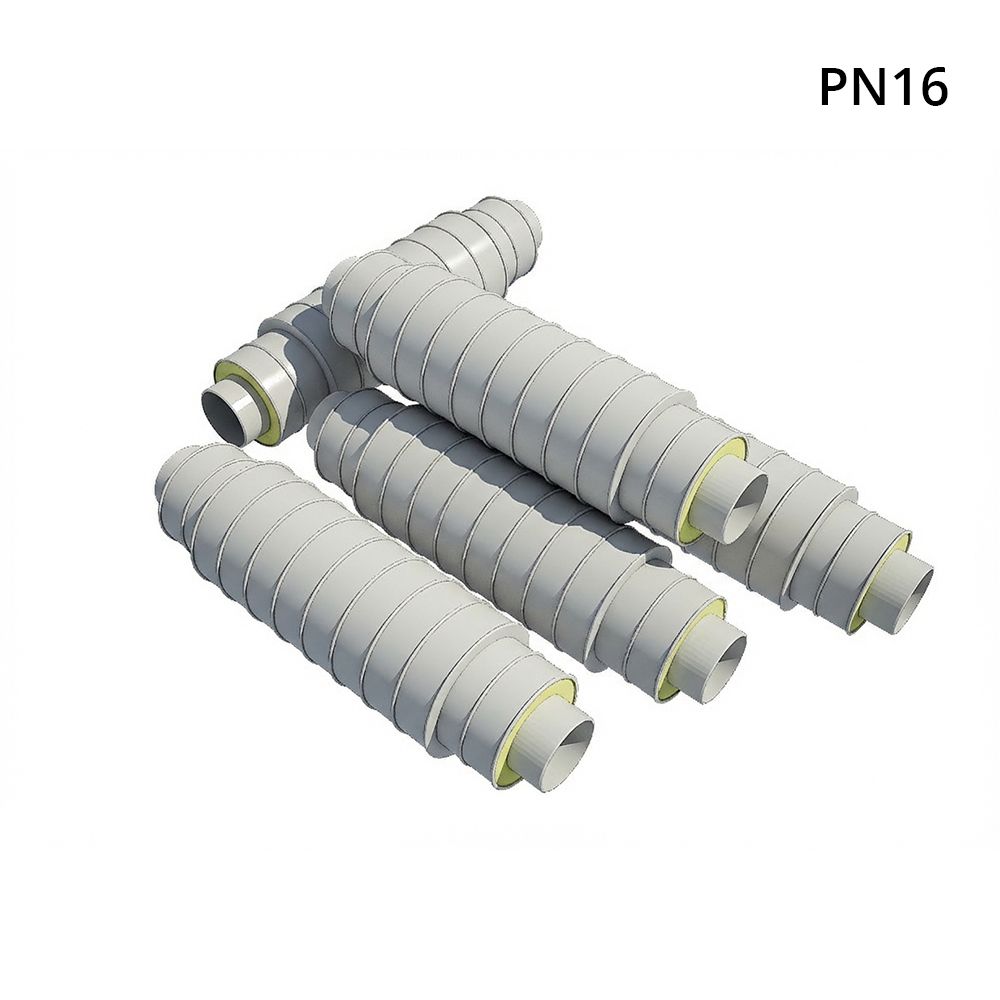

Сильфонные компенсаторы (СКУ) PN 16 с оцинкованными патрубками в ППУ ПЭ изоляции с ОДК

Сильфонные компенсаторы СКУ PN 16 с оцинкованными патрубками в ППУ ПЭ изоляции с ОДК применяются в тепловых сетях, работающих под повышенным давлением, где требуется одновременная компенсация температурных перемещений трубопровода и контроль состояния теплоизоляционного слоя. Такое исполнение сочетает высокую механическую надежность, защиту от коррозии и возможность оперативного выявления скрытых дефектов изоляции.

Оцинкованные патрубки обеспечивают дополнительную защиту соединительных участков от коррозионных процессов, что особенно важно при подземной прокладке, где трубопровод постоянно контактирует с влажным грунтом и подвергается сезонным температурным перепадам.

Конструкция СКУ PN 16 с ОДК

Компенсатор поставляется как готовый монтажный элемент для тепловых сетей. Конструкция включает:

• сильфонный узел — воспринимает осевые перемещения трубопровода
• оцинкованные стальные патрубки — обеспечивают надежное присоединение к магистрали
• жесткий пенополиуретан (ППУ) — снижает теплопотери
• сигнальные проводники системы ОДК — позволяют контролировать состояние изоляции
• полиэтиленовая оболочка (ПЭ) — защищает изделие при подземной эксплуатации

ППУ слой снижает тепловые потери, ПЭ оболочка защищает от влаги и механических воздействий, а система ОДК обеспечивает контроль состояния теплоизоляции без вскрытия трассы.

Назначение и функции

При нагреве теплоносителя трубопровод изменяет длину, создавая дополнительные осевые напряжения. СКУ принимает эти перемещения на себя и предотвращает перегрузку элементов системы.

• компенсация температурных удлинений трубопровода
• снижение внутренних напряжений
• защита сварных соединений и фасонных элементов
• разгрузка неподвижных опор
• повышение надежности тепловой сети

Роль системы ОДК

Система оперативного дистанционного контроля позволяет своевременно выявлять увлажнение пенополиуретановой изоляции и повреждение защитной оболочки. Это особенно важно для подземных теплотрасс, где визуальный осмотр невозможен.

Использование ОДК помогает:

• быстро обнаруживать повреждения изоляции
• снижать риск скрытых аварий
• планировать ремонт до критических отказов
• увеличивать срок службы трубопроводной системы

Преимущества исполнения PN 16

СКУ PN 16 с оцинкованными патрубками и ОДК применяются на участках с повышенными эксплуатационными нагрузками.

• работа при номинальном давлении PN 16
• повышенная коррозионная стойкость патрубков
• контроль состояния теплоизоляции
• снижение теплопотерь
• защита от влаги и грунтовых воздействий
• повышенная надежность трубопровода

Область применения

Компенсаторы используются при строительстве и реконструкции:

• подземных теплотрасс
• магистральных тепловых сетей
• систем горячего водоснабжения
• промышленных трубопроводов
• коммунальных инженерных сетей

Они особенно эффективны на ответственных участках, где требуется сочетание повышенного давления и постоянного контроля состояния изоляции.

Производство и поставка

Компания «ТВТ» производит трубы и фасонные изделия в ППУ изоляции по требованиям ГОСТ 30732-2020. Для теплоизоляции применяется жесткий пенополиуретан плотностью не менее 60 кг/м³. Каждое изделие сопровождается паспортами качества, сертификатами на материалы и технической документацией.

Также поставляются трубы ППУ-ПЭ и ППУ-ОЦ, отводы, тройники, переходы, краны и неподвижные щитовые опоры для комплексного оснащения тепловых сетей.
