1
Рабочая труба
Соответствует типу, диаметру и стенке соединяемого трубопровода.
Будьте всегда в курсе!
Узнавайте о скидках и акциях первым
Концевые элементы ППУ-ПЭ с кабелем вывода через оболочку
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Санкт-Петербург и доставка по России

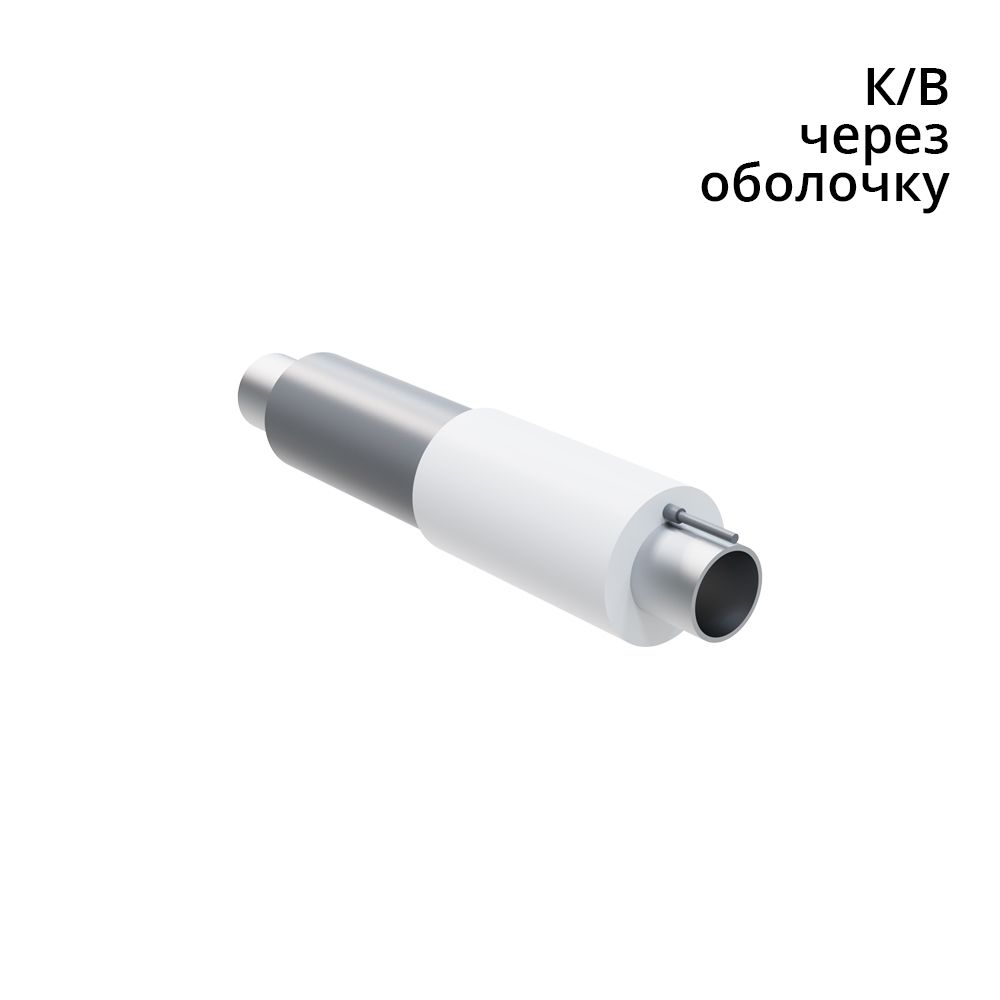

Концевые элементы ППУ-ПЭ с К/В через оболочку
Концевые элементы ППУ-ПЭ с кабелем вывода через оболочку можно заказать в Санкт-Петербурге с подбором под параметры тепловой сети и проектную схему ОДК.
Доступна поставка по Санкт-Петербургу и Ленинградской области, а также отправка в регионы России. Для расчёта укажите тип рабочей трубы, диаметр, толщину стенки, размер ПЭ-оболочки, количество и адрес доставки.
Расчёт по схеме ОДК
Отправьте параметры рабочего трубопровода
Укажите тип рабочей трубы, наружный диаметр, толщину стенки, диаметр ПЭ-оболочки, длину элемента, количество и приложите схему ОДК или фрагмент проектной спецификации.
Производство труб ППУ
Условия доставки
Контакты специалиста
Заводской герметичный узел
Комплектная поставка
Отправка по России
Назначение изделия
Концевой элемент с выводом кабеля через ПЭ-оболочку
Такие изделия применяются на окончаниях контролируемых участков тепловой сети и обеспечивают переход от сигнальных проводников, расположенных внутри слоя ППУ, к внешнему кабелю системы ОДК.
Кабель проходит через герметизированный узел в наружной полиэтиленовой оболочке. Боковой выход выбирают, когда он предусмотрен схемой размещения терминала, кабельных линий и оборудования контроля.
Концевой элемент должен соответствовать прямому трубопроводу по типу рабочей трубы, наружному диаметру, толщине стенки, размеру ПЭ-оболочки и расположению сигнальных проводников.
Устройство элемента
Конструкция узла вывода
2
Слой ППУ
Снижает тепловые потери и продолжает теплоизоляционный контур участка.
3
ПЭ-оболочка
Защищает теплоизоляцию от влаги и механических воздействий.
4
Торцевая герметизация
Закрывает торец ППУ и ограничивает его контакт с внешней средой.
5
Проводники ОДК
Соединяются с кабелем по проектной электрической схеме.
6
Герметичный вывод
Кабель проходит наружу через подготовленный заводской узел в ПЭ-оболочке.
Заводское исполнение узла вывода уменьшает объём доработок на объекте. Место выхода и направление кабеля должны быть согласованы до изготовления.
Рабочая часть
Доступные типы рабочих труб
ВГП-труба
Для участков, где проектом предусмотрен водогазопроводный стальной прокат.
Электросварная труба
Для распределительных и магистральных участков с проектным электросварным прокатом.
Бесшовная труба
Для объектов, где бесшовный прокат прямо предусмотрен проектной документацией.
Оцинкованная труба
Для систем, где оцинкованная рабочая труба задана проектом.
Преимущества исполнения
Почему выбирают вывод через оболочку
Заводская герметизация
Узел выхода кабеля выполняется и герметизируется при изготовлении элемента.
Боковое направление кабеля
Подходит для схем, где терминал или кабельная линия расположены сбоку от оси трубопровода.
Защита торца ППУ
Торцевая герметизация ограничивает увлажнение теплоизоляционного слоя.
Комплектная поставка
Элемент можно заказать вместе с трубами, фасонными изделиями, муфтами и материалами для стыков.
Параметры заявки
Что указать для подбора
| Параметр | Что указать |
|---|---|
| Способ вывода | Через наружную ПЭ-оболочку |
| Тип рабочей трубы | ВГП, электросварная, бесшовная или оцинкованная |
| Размер рабочей трубы | Наружный диаметр и толщина стенки |
| Материал трубы | Марка стали и нормативный документ, если заданы проектом |
| ПЭ-оболочка | Наружный диаметр защитной оболочки |
| Система ОДК | Расположение проводников и схема подключения кабеля |
| Комплектация | Длина элемента и количество изделий |
| Поставка | Адрес объекта и желаемый срок доставки |
Для исключения ошибки приложите схему ОДК или фрагмент проектной спецификации. Заменять вывод через оболочку вариантом через торец без согласования с проектной организацией нельзя.
Стоимость и заказ
Цена концевого элемента с боковым К/В
Стоимость типового изделия указывается за штуку в карточке товара. Нестандартные исполнения рассчитываются после проверки технического задания или проектной спецификации.
Для точного расчёта укажите рабочую трубу, ПЭ-оболочку, длину элемента, схему вывода, количество и адрес поставки.
Сопутствующие категории
Перелинковка по каталогу
Вопросы и ответы
Частые вопросы
Что означает вывод кабеля через оболочку?
Кабель ОДК выходит из концевого элемента через наружную
ПЭ-оболочку. Место выхода выполняется и герметизируется
в заводской конструкции.
Для чего нужен кабель вывода?
Для соединения сигнальных проводников в ППУ с внешним
терминалом или предусмотренным проектом участком
системы контроля.
Можно ли заменить вывод через оболочку выводом через торец?
Только после согласования с проектной организацией,
поскольку меняются расположение кабеля и узел подключения.
Какие параметры должны совпадать с трубой?
Тип рабочей трубы, наружный диаметр, толщина стенки,
диаметр ПЭ-оболочки, тип теплоизоляции и схема ОДК.
Как узнать цену?
Выберите типоразмер в каталоге или отправьте спецификацию.
Стоимость зависит от диаметра, конструкции, длины
и количества изделий.
Коммерческое предложение
Отправьте спецификацию на расчёт
Специалисты проверят рабочую трубу, ПЭ-оболочку, расположение бокового вывода и схему ОДК, после чего подготовят предложение с ценой и условиями поставки.
-
