Ø
Наружный диаметр
Должен совпадать с размером соединяемой электросварной рабочей трубы.
Будьте всегда в курсе!
Узнавайте о скидках и акциях первым
Концевые элементы с электросварной рабочей трубой в ППУ-ПЭ без К/В с закольцовкой ОДК
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Санкт-Петербург и доставка по России
Концевые элементы с электросварной трубой ППУ-ПЭ без К/В
Концевые элементы с электросварной рабочей трубой в ППУ-ПЭ без К/В с закольцовкой ОДК можно заказать в Санкт-Петербурге с подбором под параметры тепловой сети и проектную схему системы контроля.
Доступна поставка по Санкт-Петербургу и Ленинградской области, а также отправка в регионы России. Для расчёта укажите наружный диаметр, толщину стенки, марку стали и нормативный документ, размер ПЭ-оболочки, схему ОДК, количество и адрес доставки.
Расчёт по спецификации
Отправьте параметры электросварной трубы и ОДК
Укажите наружный диаметр, толщину стенки, марку стали, нормативный документ, размер ПЭ-оболочки, длину элемента, расположение проводников ОДК и количество изделий.
Производство труб ППУ
Условия доставки
Контакты специалиста
Подбор по схеме ОДК
Комплектная поставка
Отправка по России
Назначение изделия

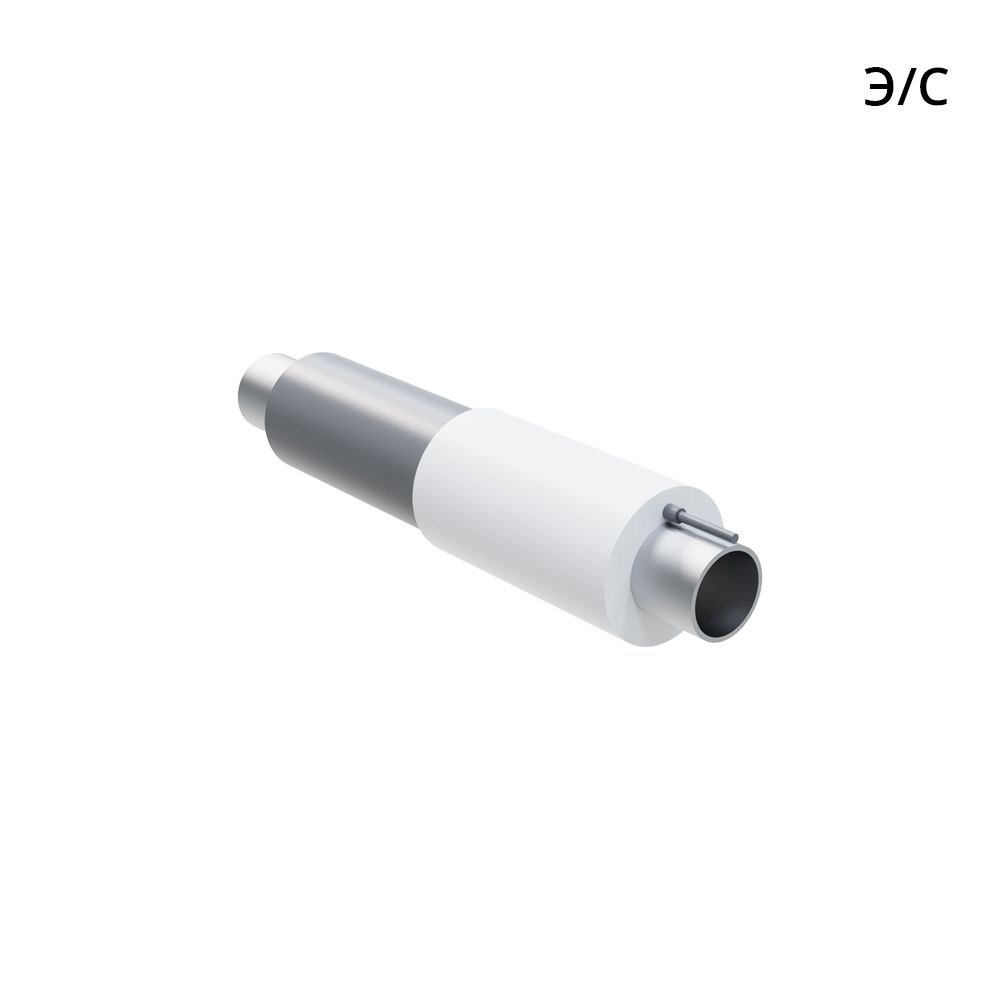

Концевой элемент с электросварной трубой без К/В
Изделие используют на окончании предизолированного участка, когда проводники системы оперативного дистанционного контроля необходимо закольцевать без вывода внешнего кабеля.
Такой концевой элемент применяют на распределительных и магистральных участках тепловых сетей. Рабочая часть должна соответствовать соединяемой электросварной трубе по диаметру, толщине стенки, марке стали и нормативному документу, а ПЭ-оболочка — размеру оболочки предизолированного трубопровода.
Сигнальные медные проводники соединяются внутри элемента по проектной схеме ОДК. Торцевая часть закрывает слой пенополиуретана, а ПЭ-оболочка продолжает защитный контур подземного участка. Наружный кабель для подключения терминала в данном исполнении отсутствует.
Ключевые особенности
Какие параметры проверить перед заказом
S
Толщина стенки
Определяется проектом и должна соответствовать характеристикам соединяемого трубопровода.
Ст
Марка стали
Указывается по проекту и документам на рабочую трубу.
ГОСТ
Нормативный документ
Стандарт на электросварную трубу должен быть указан в проекте, спецификации или сопроводительных документах.
Параметры заказа
Как подобрать изделие
| Параметр | Что указать в заявке |
|---|---|
| Тип рабочей трубы | Стальная электросварная труба |
| Наружный диаметр | Размер электросварной рабочей трубы |
| Толщина стенки | Проектная толщина стенки рабочей трубы |
| Марка стали | Марка стали по проекту и документам на трубу |
| Нормативный документ | ГОСТ или ТУ на электросварную рабочую трубу |
| ПЭ-оболочка | Наружный диаметр защитной оболочки |
| Теплоизоляция и ОДК | Тип ППУ, расположение проводников и схема закольцовки |
| Комплектация | Длина элемента и количество изделий |
| Поставка | Адрес объекта и желаемый срок доставки |
Сокращение «э/с» в карточке означает электросварную рабочую трубу. Тип проката, марка стали и нормативный документ должны соответствовать проектной спецификации.
Закольцовка проводников выполняется по проектной схеме ОДК. Заменять исполнение без К/В вариантом с кабелем вывода без согласования нельзя.
Преимущества исполнения
Преимущества исполнения с электросварной трубой
Заводское завершение участка
Элемент поставляется с готовой теплоизоляцией, оболочкой и предусмотренной схемой ОДК.
Защита торца ППУ
Герметизированная торцевая часть ограничивает воздействие влаги и механических факторов.
Совместимость с ОДК
При правильном подборе изделие завершает электрическую схему контролируемого участка.
Комплектная поставка
Вместе с элементом можно заказать трубы, фасонные изделия, муфты и материалы для изоляции стыков.
Стоимость и заказ
Цена концевого элемента с электросварной трубой
Актуальная стоимость указывается за штуку в карточке товара. Для точного расчёта направьте проектную спецификацию или полное обозначение соединяемой трубы.
При заказе нескольких элементов желательно приложить схему контролируемых участков ОДК. Это помогает проверить совместимость изделий до комплектации поставки.
Сопутствующие категории
Перелинковка по каталогу
Вопросы и ответы
Частые вопросы
Что означает закольцовка ОДК без К/В?
Проводники системы контроля соединяются внутри элемента,
а внешний кабель вывода к терминалу не устанавливается.
Какие размеры нужно указать?
Укажите наружный диаметр и толщину стенки рабочей трубы,
марку стали, нормативный документ, диаметр ПЭ-оболочки,
длину и количество изделий.
Почему важен именно тип электросварной трубы?
Тип рабочего патрубка должен совпадать с трубопроводом
по проекту. Замена типа стального проката без согласования
недопустима.
Можно ли заказать исполнение с кабелем вывода?
Да. Для этого предусмотрены отдельные категории
с кабелем вывода через оболочку или через торец.
Как формируется цена?
Цена зависит от диаметра и толщины стенки рабочей трубы, марки стали,
нормативного документа, размера оболочки, длины элемента, исполнения ОДК
и объёма партии.
Коммерческое предложение
Отправьте спецификацию на расчёт
Специалисты проверят наружный диаметр, толщину стенки, марку стали, нормативный документ, ПЭ-оболочку и схему ОДК, после чего подготовят предложение с условиями поставки.
-
