Отвод патрубки э/с 273х08,0/450 в ППУ-ПЭ изоляции 30 град. с ОДК

Описание

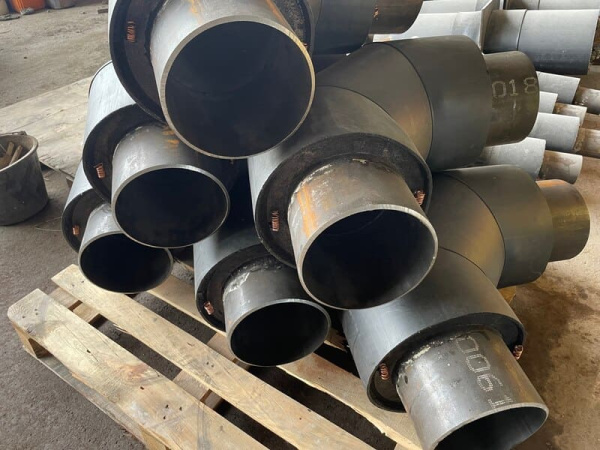

Отвод патрубки э/с 273х8,0/450 в ППУ-ПЭ изоляции 30 град. с ОДК – фасонное изделие крутоизогнутой формы, которое является неотъемлемой частью трубопроводной системы и позволяет огибать препятствия, изменять направление движения транспортируемой среды, а также устанавливать компенсаторы П-образного типа.

В этом элементе теплотрассы за основу берем электросварную стальную трубу.
Труба стальная электросварная – это труба, изготовленная из листового проката или штрипса с применением электросварки и формовки. Шов у электросварной трубы может быть продольный, поперечный или спиралевидный. Данная труба изготавливается чаще всего из углеродистой стали, но также ее производят и из легированной стали. Чаще всего электросварная труба регламентируется следующими стандартами: ГОСТ 10704-91 (сортамент), ГОСТ 10705-80 (технические условия для диаметров от 10 мм до 530 мм) и ГОСТ 10706-76 (технические требования для диаметров от 478 мм до 1420 мм).

В соответствии с ГОСТ 30732-2020 крутоизогнутые отводы обеспечивают поворот конструкции трубопровода под различными углами от 30 до 90 градусов. Использование изделий возможно при температурных условиях до +140ºС и показателями рабочего давления 1,6 МПа.

Отводы ППУ предусматривают наличие изоляционного слоя на основе пенополиуретана, который может быть стандартным либо усиленным в зависимости от климатических условий использования изделий.

Данный отвод в ппу изоляции в соответствии с ГОСТ 30732-2020 предусматривает следующие элементы:
•    стальнаую трубу 273*8мм;
•    изоляционный слой пенополиуретана 88,5мм;
•    трубу-оболочку 450мм из ПЭ;
•    центрирующую опору 273*450мм;
•    отвод стальной 273мм 30градусов;
•    электроизолирующую трубки;
•    с ОДК.

ГОСТ 17375-2001 регламентирует производство стальных отводов и предусматривает возможность использования сталей различных марок: низко- и высоколегированных, а также углеродистых. При изготовлении отводов для теплосетей и систем передачи горячего водоснабжения применяются стали низколегированных марок: 10, 20 и 09Г2С.

В зависимости от выбранного способа укладки отводы в ППУ изоляции могут иметь оболочку из полиэтилена либо оцинкованной стали. При этом отводы ППУ ОЦ предусматривают наличие защитной электроизолированной трубки, которая предупреждает соприкосновение индикаторов системы ОДК с оболочкой в месте изгиба изделия.

Преимущества использования отводов ППУ:
•    высокие эксплуатационные свойства со сроком использования до 50 лет;
•    предотвращение тепловых потерь;
•    надежная защита от коррозии;
•    удобство монтажа и обслуживания.
