Трубы в ППУ изоляции: виды, характеристики, применение, размеры и цены
Что такое труба в ППУ изоляции
Труба в ППУ изоляции — это готовый заводской элемент трубопровода: рабочая стальная труба окружена жёстким пенополиуретаном и закрыта наружной защитной оболочкой. Такое решение позволяет сформировать основной теплоизоляционный слой ещё на производстве, а на объекте сосредоточиться на сварке, соединении СОДК и герметизации стыков.

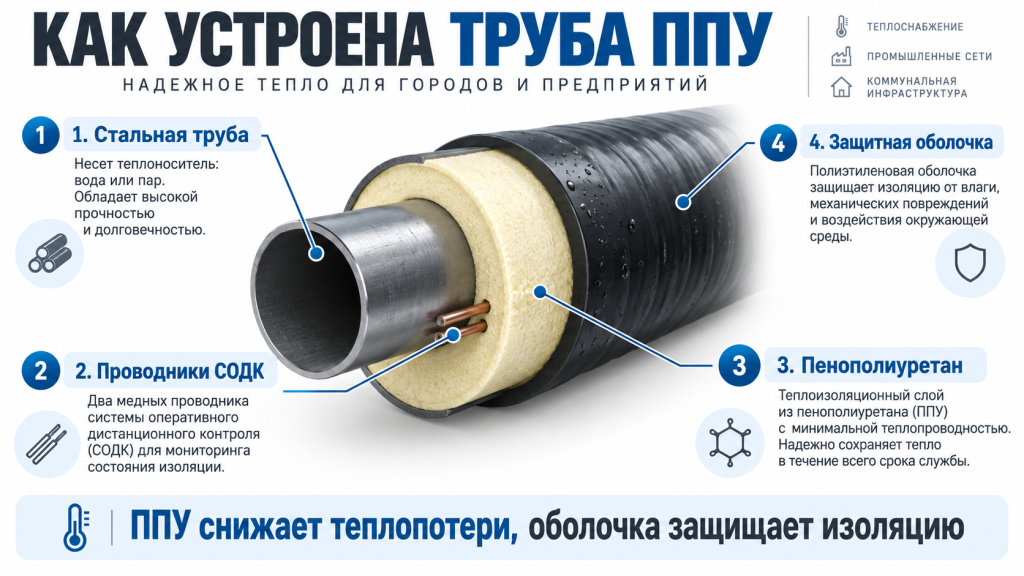

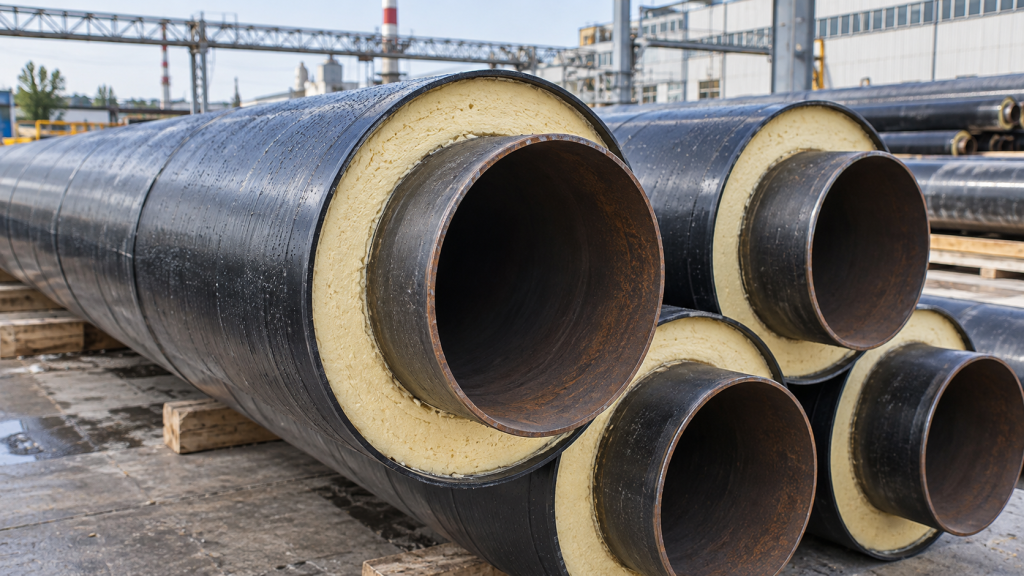

Из чего состоит конструкция
Каждый элемент выполняет отдельную функцию. Стальная труба транспортирует теплоноситель и воспринимает рабочие нагрузки. ППУ уменьшает передачу тепла наружу. Полиэтиленовая или оцинкованная оболочка защищает изоляционный слой от внешней среды.
- рабочая стальная труба;
- жёсткий пенополиуретан;
- ПЭ- или ОЦ-оболочка;
- центрирующие элементы;
- проводники СОДК, если они предусмотрены проектом.

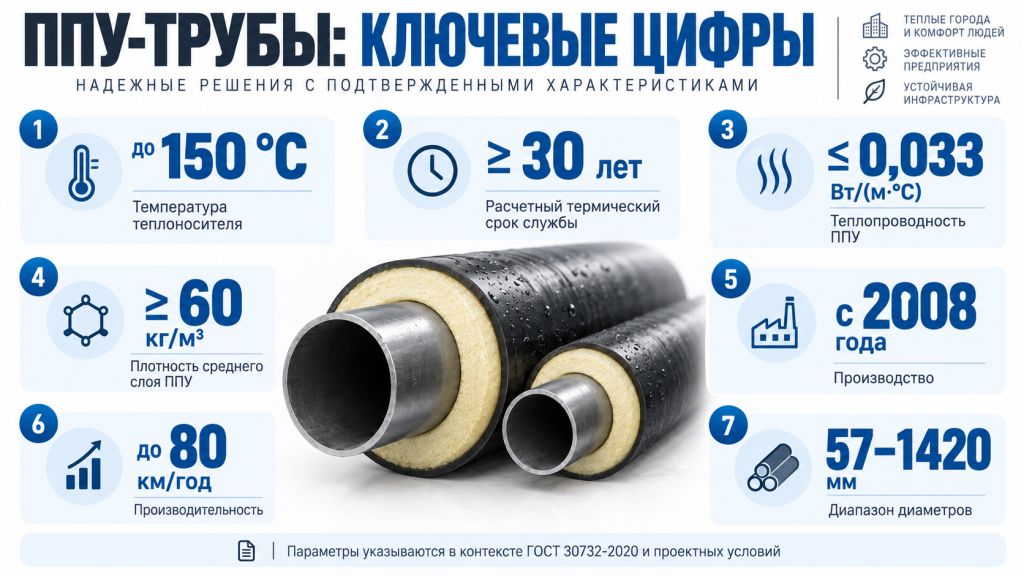

Почему используется пенополиуретан
Жёсткий ППУ ценят за низкую теплопроводность и возможность создать сплошной теплоизоляционный слой вокруг рабочей трубы. Для изделий по ГОСТ 30732-2020 нормируются физико-механические характеристики материала.
Эти значения относятся к свойствам теплоизоляционного материала. Фактические теплопотери конкретной сети зависят также от диаметра, толщины ППУ, длины трассы, температуры теплоносителя, способа прокладки и состояния стыков.

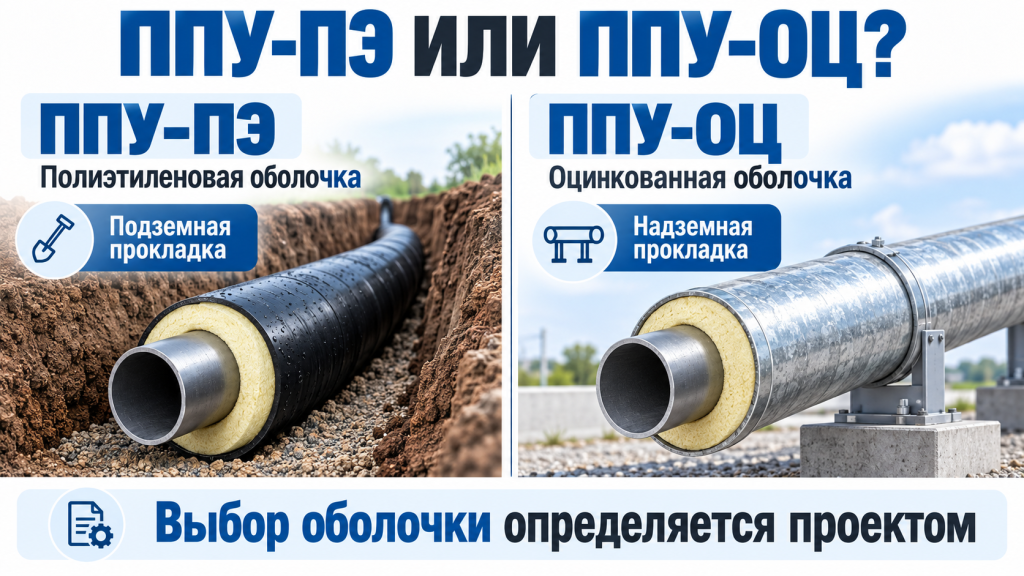

ППУ-ПЭ и ППУ-ОЦ: какие трубы бывают
Для практического выбора главное различие связано с наружной оболочкой. ППУ-ПЭ применяется преимущественно в подземных сетях, ППУ-ОЦ — на открытых надземных участках.
ППУ-ПЭ
Внешняя оболочка выполнена из полиэтилена. Такое исполнение предназначено прежде всего для подземных трубопроводов, в том числе бесканальной прокладки.
ППУ-ОЦ
Наружная защита выполнена из оцинкованной стали. Исполнение используют преимущественно на надземных участках, эстакадах и в предусмотренных проектом доступных каналах.
| Параметр | ППУ-ПЭ | ППУ-ОЦ |
|---|---|---|
| Наружная защита | Полиэтилен | Оцинкованная сталь |
| Основной сценарий | Подземная прокладка | Надземная прокладка |
| Бесканальная прокладка | Да | Не является основным вариантом |
| Принцип выбора | По условиям проекта | |
ГОСТ 30732-2020: что важно при выборе
Для стальных труб и фасонных изделий с теплоизоляцией из пенополиуретана применяется ГОСТ 30732-2020. Стандарт определяет требования к конструкции, размерам, материалам, теплоизоляционному слою, оболочкам, СОДК, маркировке, испытаниям, транспортированию и хранению.
Температурный режим
В области применения стандарта рассматриваются тепловые сети с температурой теплоносителя до 150 °C в пределах установленного температурного графика.
Давление нельзя определять по одному наличию ППУ. Внутреннюю нагрузку воспринимает рабочая стальная труба, поэтому её стенка и другие характеристики принимаются по проектному расчёту.
Какие свойства ППУ контролируются
- плотность;
- теплопроводность;
- прочность;
- водопоглощение;
- структура материала;
- прочность на сдвиг.
Основные характеристики труб ППУ
Для корректного подбора недостаточно одного диаметра. Одновременно учитывают параметры рабочей трубы, изоляции, защитной оболочки и системы контроля.
| Параметр | Что показывает | Почему важен |
|---|---|---|
| Диаметр рабочей трубы | Размер стальной основы | Связан с гидравликой сети |
| Толщина стенки | Толщину металла | Учитывается в прочностном расчёте |
| Тип ППУ | Стандартное или усиленное исполнение | Меняет толщину изоляции и габарит |
| Оболочка | ПЭ или ОЦ | Связана со способом прокладки |
| СОДК | Система контроля изоляции | Помогает диагностировать увлажнение |
Размеры и диаметры труб ППУ
Размер готовой ППУ-трубы складывается из нескольких величин: наружного диаметра рабочей трубы, толщины её стенки, толщины теплоизоляции и размера наружной оболочки.
Что означает 159 × 4,5
В записи 159 × 4,5 первое число означает наружный диаметр стальной трубы в миллиметрах, второе — толщину её стенки.
Далее в полном обозначении указывают сведения о рабочей трубе, типе ППУ и наружной оболочке.
Как выбирают диаметр
Диаметр определяется гидравлическим расчётом. Учитывают расход теплоносителя, допустимую скорость потока, гидравлические потери, тепловую нагрузку, температурный график и конфигурацию сети.
Тип 1 и тип 2 ППУ
Тип 1 и тип 2 отличаются исполнением теплоизоляционного слоя. Тип 1 рассматривается как стандартный вариант, тип 2 предусматривает увеличенную теплоизоляцию.
Усиленный слой увеличивает наружный габарит, массу и стоимость изделия. Поэтому выбирать тип 2 просто «с запасом» без теплотехнического обоснования не следует.
Что такое СОДК
СОДК — система оперативного дистанционного контроля, предназначенная для наблюдения за состоянием теплоизоляционного слоя.
Внутри ППУ располагаются проводники-индикаторы. Контрольное оборудование отслеживает электрические характеристики цепи, а изменение параметров позволяет определить участок, требующий диагностики.
- контроль состояния изоляции без вскрытия всей трассы;
- раннее обнаружение признаков увлажнения;
- локализация участка для обследования;
- планирование ремонта и обслуживания.
Где применяются трубы в ППУ изоляции
Основная область применения — тепловые сети, по которым транспортируется горячий теплоноситель.
- магистральные тепловые сети;
- распределительные сети;
- сети от котельных;
- системы отопления;
- горячее водоснабжение;
- теплоснабжение жилой и общественной застройки;
- промышленные тепловые сети;
- реконструкция существующих теплотрасс.
Подземная, канальная и надземная прокладка
Бесканальная прокладка
При бесканальной схеме ППУ-трубы размещают непосредственно в подготовленной траншее. Для такого варианта применяют ППУ-ПЭ.
Канальная прокладка
Условия в каналах различаются, поэтому тип оболочки и конструкцию необходимо подтверждать проектной документацией.

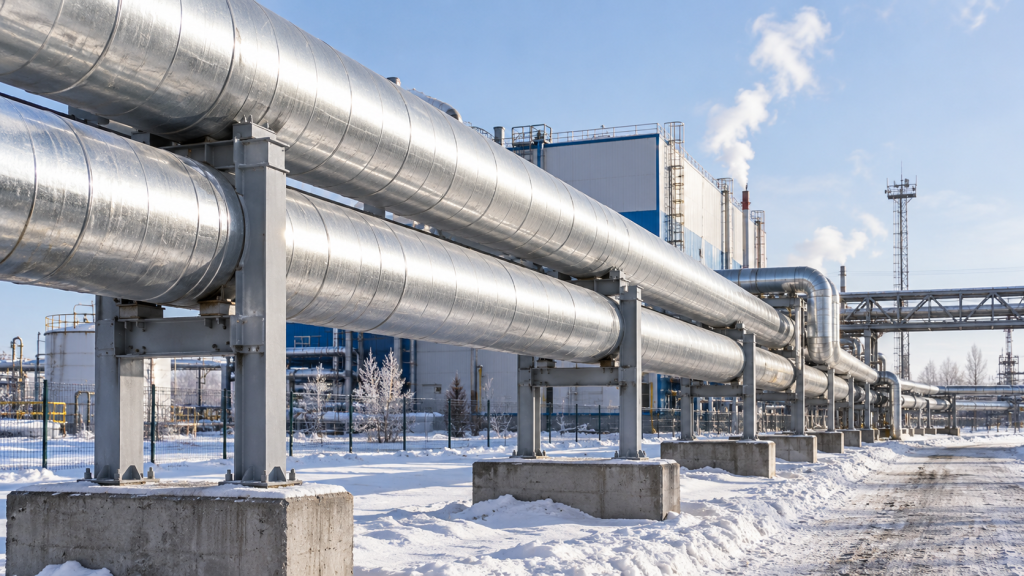

Надземная прокладка
Для открытых надземных участков используют ППУ-ОЦ. Оцинкованная оболочка закрывает изоляционный слой от внешнего воздействия.

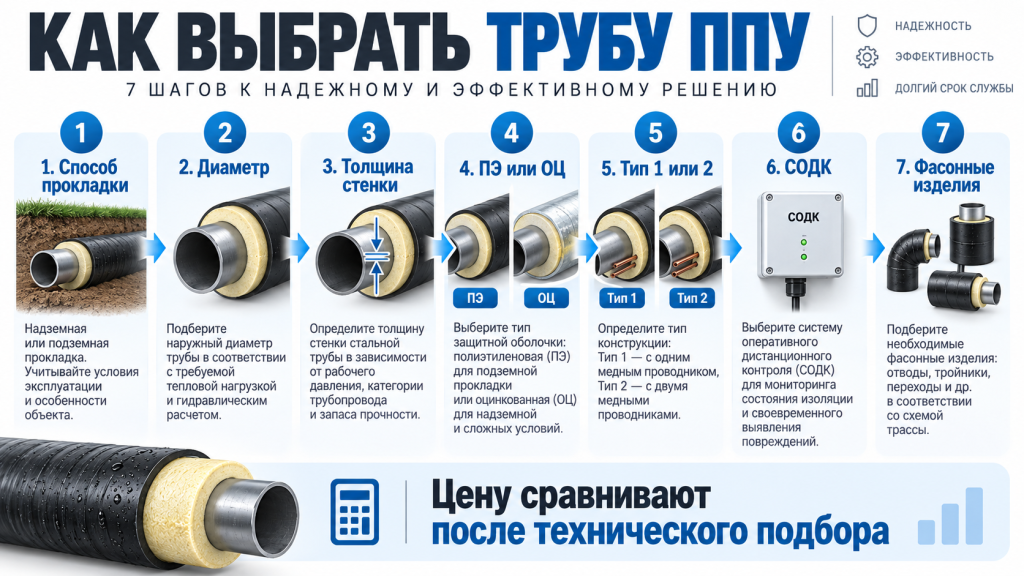

Как выбрать трубу ППУ для проекта
Подбор начинается с условий объекта, а не с прайс-листа. Последовательная проверка семи параметров помогает получить технически корректную комплектацию.
- Определить способ прокладки. Нужно понять, будет ли трасса подземной, канальной или надземной.
- Уточнить диаметр. Диаметр рабочей трубы принимается по проекту и гидравлическому расчёту.
- Проверить толщину стенки. Толщина стенки определяется расчётными параметрами рабочей стальной трубы.
- Выбрать ПЭ или ОЦ. Оболочка должна соответствовать предусмотренному проектом способу прокладки.
- Определить тип ППУ. Тип 1 или тип 2 выбирают по теплотехническим требованиям проекта.
- Проверить СОДК. Уточняются схема контроля, проводники и необходимые элементы системы.
- Подобрать фасонные изделия. В расчёт включаются отводы, тройники, переходы, опоры, концевые элементы и стыковые комплекты.
Фасонные изделия и комплектующие
Теплотрасса практически никогда не состоит только из прямых отрезков. Чтобы сохранить единый теплоизоляционный контур, применяют фасонные элементы соответствующего исполнения.
- отводы;
- тройники;
- переходы;
- неподвижные опоры;
- концевые элементы;
- компенсаторы;
- термоусаживаемые муфты;
- комплекты изоляции стыков.

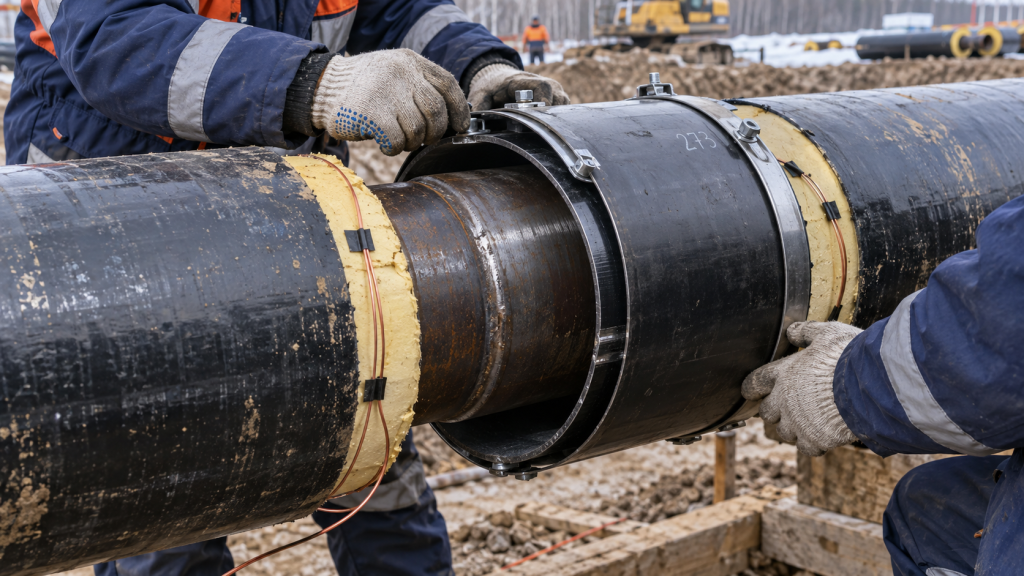

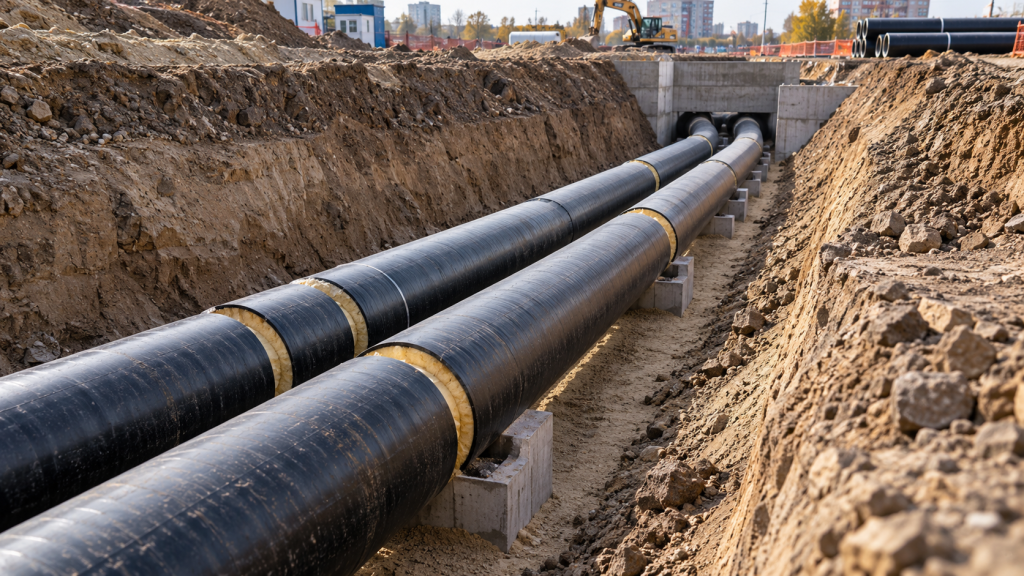

Монтаж труб в ППУ изоляции
На объекте сначала соединяются рабочие стальные трубы, затем восстанавливаются СОДК, теплоизоляция и наружная защита в зоне каждого стыка.
Почему стык требует особого контроля
Прямая часть трубы поступает с завода уже изолированной, а стык формируется непосредственно на строительной площадке. Поэтому здесь особенно важны сухая зона соединения, исправность СОДК, полноценное заполнение теплоизоляцией и герметичность оболочки.
Ошибки, которые сокращают ресурс трубопровода
- Повреждение ПЭ- или ОЦ-оболочки при перевозке и разгрузке.
- Закрытие стыка при наличии влаги или загрязнения.
- Нарушение герметичности стыковой муфты.
- Ошибки при соединении проводников СОДК.
- Использование исполнения, не соответствующего проекту.
- Неполная комплектация фасонными элементами.
Срок службы труб ППУ
Для изолированных труб и фасонных изделий нормативный расчётный термический срок службы составляет не менее 30 лет при предусмотренных стандартом условиях.
Эта цифра не является безусловной гарантией для любой смонтированной сети. Реальная долговечность зависит от качества рабочей трубы, режима эксплуатации, сохранности оболочки, герметичности стыков, работы СОДК и своевременного ремонта.
Преимущества и ограничения ППУ-труб
| Преимущество | Что необходимо учитывать |
|---|---|
| Низкая теплопроводность ППУ | Необходимо сохранять герметичность оболочки |
| Заводская теплоизоляция | Стыки формируются уже на объекте |
| Бесканальная прокладка | Нужно правильное исполнение ППУ-ПЭ |
| СОДК | Система должна быть корректно смонтирована |
| Большой выбор фасонных изделий | Комплектацию лучше рассчитывать заранее |
ППУ, ППМ и ВУС: в чём разница
ППУ, ППМ и ВУС нельзя считать тремя равнозначными вариантами одного покрытия. ППУ и ППМ относятся к теплоизоляционным решениям, а ВУС прежде всего выполняет функцию усиленной антикоррозионной защиты стальной поверхности.
Сначала определяется инженерная задача, затем сравниваются подходящие технологии.
Как проверить трубы перед приёмкой
Проверка начинается со спецификации. Затем оцениваются маркировка, наружная оболочка, торцы и комплектность партии.
- сверить диаметр и толщину стенки;
- проверить рабочую трубу;
- сверить тип ППУ;
- проверить ПЭ- или ОЦ-оболочку;
- сверить длины и количество;
- проверить СОДК;
- сопоставить фасонные изделия со спецификацией;
- осмотреть оболочку на повреждения.
От чего зависит цена труб ППУ
Цена одного погонного метра корректна только тогда, когда сравниваются технически одинаковые изделия.
| Фактор | Как влияет на стоимость |
|---|---|
| Диаметр рабочей трубы | Меняет металлоёмкость и габарит |
| Толщина стенки | Меняет расход стали |
| Марка стали | Зависит от проектного материала |
| ППУ1 или ППУ2 | Меняется объём теплоизоляции |
| ПЭ или ОЦ | Различается конструкция оболочки |
| СОДК | Добавляются элементы системы контроля |
| Фасонные изделия | Увеличивается состав комплектации |
| Доставка | Зависит от объёма и региона |
Какие данные нужны для расчёта заказа
- Наружный диаметр рабочей трубы.
- Толщина стенки.
- Марка стали или норматив на трубу.
- Длина и количество.
- ПЭ- или ОЦ-оболочка.
- Тип теплоизоляции.
- Требования к СОДК.
- Перечень фасонных изделий.
- Проект или схема трассы.
- Место поставки.
Из практики производства ТВТ
Производство трубопроводной продукции ведётся с 2008 года. Площадь производственных помещений составляет 1700 м², заявленная производительность — до 80 км труб в год. Диапазон диаметров стальных труб — от 57 до 1420 мм.
На площадке выполняются подготовка стальной трубы, установка центраторов и проводников ОДК, заливка ППУ, изготовление фасонных изделий, контроль продукции, складирование и отгрузка.
Об авторе
Специалист по трубопроводной продукции и комплектации тепловых сетей компании «ТВТ». Работает с подбором ППУ-ПЭ и ППУ-ОЦ, фасонных изделий, СОДК и комплектацией поставок по проектным спецификациям.
Компания: ТВТ
Статью проверил эксперт
Инженер-технолог и технический специалист компании «ТВТ». Проверил терминологию, сведения о ППУ-ПЭ и ППУ-ОЦ, СОДК, способах прокладки, типах теплоизоляции и логике комплектации трубопровода.
О компании ТВТ
«ТВТ» — производитель труб и фасонных изделий в ППУ-изоляции с производственной площадкой в Санкт-Петербурге.
Основное направление — заводская теплоизоляция стальных труб и производство фасонных элементов для подземной, надземной и канальной прокладки.
- производство трубопроводной продукции с 2008 года;
- 1700 м² производственных помещений;
- до 80 км заявленной производительности труб в год;
- диапазон стальных труб 57–1420 мм;
- ПЭ- и ОЦ-оболочки;
- изоляция типа 1 и типа 2;
- исполнение с ОДК и без ОДК;
- типовые и нестандартные изделия;
- изготовление по чертежам и спецификациям;
- изоляция давальческой трубы заказчика.
Качество, гарантия и ответственность
Качество поставки оценивается по соответствию согласованной спецификации и нормативной документации. Перед монтажом необходимо проверить маркировку, характеристики рабочей трубы, ППУ, оболочку, СОДК и комплектность.
Конкретный срок и объём гарантийных обязательств следует фиксировать в договоре поставки и сопроводительной документации. Универсальный срок гарантии для всех исполнений без привязки к договору в статье не указывается.
Производитель отвечает за изготовление продукции в согласованном исполнении. Надёжность готовой теплотрассы также зависит от проектирования, транспортирования, сварки, монтажа стыков и дальнейшей эксплуатации.
Часто задаваемые вопросы
Что такое труба в ППУ изоляции?
Это стальная рабочая труба с заводским слоем пенополиуретановой теплоизоляции и наружной защитной оболочкой. Конструкция применяется преимущественно в тепловых сетях.
Чем ППУ-ПЭ отличается от ППУ-ОЦ?
ППУ-ПЭ имеет полиэтиленовую наружную оболочку и применяется прежде всего для подземной прокладки. ППУ-ОЦ защищена оцинкованной стальной оболочкой и используется главным образом на надземных участках.
Какой ГОСТ действует на трубы ППУ?
Для стальных труб и фасонных изделий с пенополиуретановой теплоизоляцией применяется ГОСТ 30732-2020.
Что такое СОДК?
СОДК — система оперативного дистанционного контроля состояния ППУ. Проводники внутри теплоизоляции позволяют выявлять изменения, связанные в том числе с её увлажнением.
Чем отличается ППУ типа 1 от типа 2?
Тип 1 является стандартным исполнением теплоизоляции, тип 2 предусматривает увеличенную толщину ППУ. Выбор должен подтверждаться расчётом.
Какие трубы используют для подземной прокладки?
Для подземной прокладки, включая бесканальную, обычно применяют ППУ-ПЭ с наружной полиэтиленовой оболочкой.
Что применяют для надземной прокладки?
Для открытых надземных участков используют ППУ-ОЦ с защитной оболочкой из оцинкованной стали.
Как выбрать диаметр трубы ППУ?
Диаметр рабочей трубы выбирают по гидравлическому расчёту. Учитываются расход теплоносителя, допустимые потери давления, скорость потока, тепловая нагрузка и конфигурация сети.
Какую температуру выдерживают трубы ППУ?
В области применения ГОСТ 30732-2020 рассматривается температура теплоносителя до 150 °C в пределах установленного температурного графика.
Сколько служат трубы ППУ?
Расчётный термический срок службы изолированных труб и фасонных изделий составляет не менее 30 лет при предусмотренных стандартом условиях. Фактический ресурс зависит от монтажа и эксплуатации.
Как соединяют трубы ППУ?
Сначала сваривают рабочие стальные трубы, затем восстанавливают СОДК, формируют теплоизоляцию в зоне стыка и герметизируют наружную оболочку.
Почему опасен негерметичный стык?
Через нарушение наружной защиты в теплоизоляционный слой может попадать влага, что способно ухудшить состояние ППУ и снизить ресурс трубопровода.
Можно ли ремонтировать ППУ изоляцию?
Локальное восстановление возможно в зависимости от характера дефекта и состояния рабочей трубы. Технологию ремонта выбирают после обследования.
Чем ППУ отличается от ВУС?
ППУ предназначен прежде всего для теплоизоляции. ВУС выполняет задачу усиленной антикоррозионной защиты стальной поверхности. Эти решения нельзя считать прямыми заменами друг друга.
От чего зависит цена трубы ППУ?
На стоимость влияют диаметр и стенка рабочей трубы, марка стали, тип ППУ, ПЭ- или ОЦ-оболочка, СОДК, фасонные изделия, объём партии и доставка.
Почему нельзя сравнивать только цену за метр?
Два изделия одного диаметра могут отличаться толщиной стенки, маркой стали, ППУ, оболочкой и системой контроля. Сравнивать следует одинаковые спецификации.
Какие данные нужны для расчёта заказа?
Минимально нужны диаметр, стенка, длина, тип оболочки, исполнение ППУ, количество, требования к СОДК и перечень фасонных изделий. Для сложной трассы желательно предоставить проект.
